Bồn khuấy dược phẩm là thiết bị chuyên dụng phối trộn nguyên liệu thuốc và dược liệu, đạt độ đồng nhất cao, kiểm soát nhiệt độ và vệ sinh nghiêm ngặt theo tiêu chuẩn GMP-WHO, EU-GMP, FDA. Vật liệu inox 304/316L, thiết kế khép kín, chống nhiễm khuẩn đảm bảo chất lượng sản phẩm dược phẩm. Công ty TNHH Cơ Khí Công Nghiệp ICM cung cấp hướng dẫn chi tiết về cấu tạo, tiêu chuẩn, quy trình sản xuất và báo giá bồn khuấy dược phẩm.
Mục lục
Tổng quan và vai trò của bồn khuấy dược phẩm trong sản xuất GMP
Ngành dược phẩm hiện đại đòi hỏi tiêu chuẩn sản xuất nghiêm ngặt để đảm bảo chất lượng và an toàn cho người sử dụng. Trong quá trình này, bồn khuấy dược phẩm đóng vai trò then chốt như trái tim của dây chuyền sản xuất.
Bồn khuấy dược phẩm là gì và được dùng trong những công đoạn nào
Bồn khuấy dược phẩm là thiết bị chuyên dụng được thiết kế để trộn, hòa tan, đồng nhất và kiểm soát nhiệt độ các dung dịch dược phẩm. Khác với các loại bồn khuấy thông thường, thiết bị này phải đáp ứng các tiêu chuẩn vô trùng và kiểm soát chất lượng cực kỳ nghiêm ngặt.
Trong quy trình sản xuất dược phẩm, bồn khuấy dược phẩm được ứng dụng rộng rãi cho việc pha chế siro ho, dung dịch uống bổ sung vitamin, nước súc miệng khử trùng, và các loại dung dịch sát khuẩn y tế. Thiết bị này cũng được sử dụng để chiết xuất hoạt chất từ dược liệu thiên nhiên, pha chế các dung dịch tiêm truyền, và sản xuất các sản phẩm dược mỹ phẩm.
Quá trình hoạt động của bồn khuấy trong sản xuất dược thường bao gồm các giai đoạn: nạp nguyên liệu, gia nhiệt đến nhiệt độ phù hợp, khuấy trộn đồng nhất, kiểm soát độ pH và độ nhớt, làm nguội và cuối cùng là xả sản phẩm hoàn thiện.
Khác biệt với bồn khuấy thực phẩm, mỹ phẩm, hóa chất
So với thiết bị tương tự trong ngành thực phẩm hay mỹ phẩm, bồn khuấy dược phẩm có yêu cầu kỹ thuật cao hơn rất nhiều. Yếu tố vô trùng và kiểm soát hạt bẩn được đặt lên hàng đầu với mức độ nghiêm ngặt theo chuẩn quốc tế.
Về mặt vật liệu, trong khi bồn khuấy thực phẩm có thể sử dụng inox 304 thông thường, bồn khuấy dược phẩm bắt buộc phải sử dụng inox 316L với độ nhám bề mặt cực thấp dưới 0.8 micromet. Mọi mối hàn đều phải được xử lý passivation và đánh bóng mirror để tránh bám bẩn và vi khuẩn.
Hệ thống kiểm soát của bồn khuấy dược phẩm cũng phức tạp hơn với việc tích hợp các cảm biến đo pH, độ dẫn điện, nhiệt độ, áp suất và hệ thống ghi chép dữ liệu tự động. Điều này giúp đảm bảo tính truy xuất nguồn gốc và kiểm soát chất lượng theo yêu cầu của các cơ quan quản lý dược.

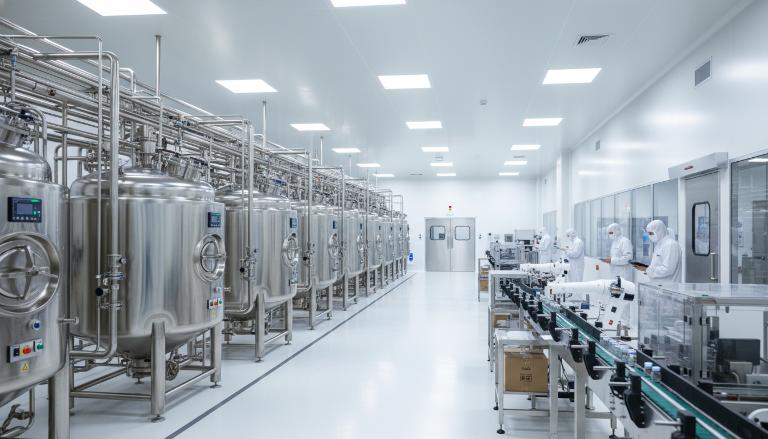

Vật liệu inox cao cấp và thiết kế khép kín của bồn khuấy dược phẩm
Lựa chọn vật liệu và thiết kế cấu trúc là yếu tố quyết định đến chất lượng và tuổi thọ của bồn khuấy dược phẩm. Mỗi chi tiết đều phải được tính toán kỹ lưỡng để đáp ứng chuẩn GMP quốc tế.
Vật liệu inox 304, 316, 316L và ứng dụng
Theo kinh nghiệm của Công ty TNHH Cơ Khí Công Nghiệp ICM trong việc thiết kế và sản xuất thiết bị công nghiệp, việc lựa chọn loại inox phù hợp sẽ ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng.
Inox 304 thường được sử dụng cho các ứng dụng cơ bản như sản xuất siro đường đơn giản hay nước súc miệng không chứa hoạt chất mạnh. Tuy nhiên, với hầu hết các ứng dụng dược phẩm, inox 316 là lựa chọn tối ưu nhờ khả năng chống ăn mòn tốt hơn khi tiếp xúc với acid và muối.
Đặc biệt, inox 316L được ưu tiên cho sản xuất các dược phẩm nhạy cảm như thuốc tiêm, dung dịch nhỏ mắt, hoặc các sản phẩm có chứa hoạt chất dễ bị oxi hóa. Hàm lượng carbon thấp trong 316L giúp giảm thiểu nguy cơ ăn mòn liên tinh thể và đảm bảo độ bền lâu dài.
Về mặt nhiệt độ, các loại inox này đều có khả năng chịu nhiệt tốt trong khoảng từ -196°C đến 800°C, đáp ứng đầy đủ nhu cầu gia nhiệt và tiệt trùng trong sản xuất dược phẩm.
Thiết kế khép kín và chống nhiễm khuẩn
Cấu trúc khép kín của bồn khuấy dược phẩm là yếu tố then chốt để ngăn chặn nhiễm khuẩn từ môi trường bên ngoài. Hệ thống này bao gồm nắp bồn được thiết kế với gioăng cao su dược phẩm chất lượng cao, phớt cơ khí chống rò rỉ, và hệ thống lọc không khí tiệt trùng.
Các cửa vào và ra của bồn đều được thiết kế theo chuẩn sanitary với đầu nối kiểu Tri-Clamp hoặc DIN SMS, giúp dễ dàng tháo lắp và vệ sinh. Hệ thống valve được chọn lọc kỹ càng với yêu cầu không có góc chết và dễ dàng làm sạch tại chỗ.
Thiết kế đáy côn với góc nghiêng tối thiểu 15 độ đảm bảo xả sạch hoàn toàn, tránh tồn lưu sản phẩm có thể gây nhiễm khuẩn cho lô sản xuất tiếp theo. Bề mặt trong được đánh bóng đến độ nhám Ra 0.8 micrometer, tạo điều kiện thuận lợi cho quá trình vệ sinh và tiệt trùng.
Tiêu chuẩn thiết kế và thông số kỹ thuật theo GMP
Việc tuân thủ các tiêu chuẩn quốc tế trong thiết kế bồn khuấy dược phẩm không chỉ đảm bảo chất lượng sản phẩm mà còn giúp doanh nghiệp vượt qua các cuộc thanh tra của cơ quan quản lý.
Yêu cầu GMP-WHO, EU-GMP, FDA đối với bồn khuấy
Tổ chức Y tế Thế giới WHO đã ban hành các hướng dẫn chi tiết về thiết kế hygienic cho thiết bị sản xuất dược phẩm. Theo đó, mọi bề mặt tiếp xúc với sản phẩm phải được thiết kế không có góc chết, dễ dàng làm sạch tại chỗ và có thể tiệt trùng bằng hơi nước hoặc hóa chất.
Chuẩn EU-GMP của Liên minh Châu Âu yêu cầu nghiêm ngặt hơn về tính truy xuất nguồn gốc vật liệu. Mọi thành phần tiếp xúc trực tiếp với sản phẩm đều phải có giấy chứng nhận tuân thủ chuẩn dược phẩm và hồ sơ kiểm định chất lượng đầy đủ.
FDA của Mỹ đặc biệt chú trọng đến hệ thống validation và documentation. Mỗi thiết bị phải có đầy đủ bản vẽ thiết kế, quy trình vận hành chuẩn, và kế hoạch bảo trì định kỳ được ghi chép chi tiết.
Thông số kỹ thuật thiết kế bồn khuấy dược phẩm
Dung tích làm việc của bồn khuấy dược phẩm thường được thiết kế từ 50L đến 5000L tùy theo quy mô sản xuất. Tỷ lệ chiều cao/đường kính được tối ưu ở mức 1.2-1.5 để đảm bảo hiệu quả khuấy trộn tốt nhất.
Áp suất thiết kế thường dao động từ -0.1 MPa đến 0.6 MPa, cho phép vận hành trong điều kiện chân không nhẹ hoặc áp suất dương tùy theo yêu cầu công nghệ. Dải nhiệt độ thiết kế từ 5°C đến 150°C đáp ứng đầy đủ nhu cầu làm lạnh, gia nhiệt và tiệt trùng.
Tốc độ khuấy có thể điều chỉnh từ 10-200 vòng/phút thông qua hệ thống biến tần, giúp kiểm soát chính xác quá trình trộn mà không làm hỏng cấu trúc hoạt chất. Công suất motor được tính toán dựa trên độ nhớt sản phẩm và dung tích bồn.
Hồ sơ kỹ thuật và tài liệu IQ/OQ/PQ
Installation Qualification đánh giá việc lắp đặt thiết bị có đúng theo thiết kế và các tiêu chuẩn an toàn không. Operational Qualification kiểm tra thiết bị hoạt động trong các điều kiện vận hành bình thường và giới hạn. Performance Qualification xác nhận thiết bị có thể sản xuất sản phẩm đạt chất lượng yêu cầu một cách ổn định.
Việc chuẩn bị đầy đủ tài liệu IQ/OQ/PQ không chỉ giúp doanh nghiệp vượt qua thanh tra mà còn đảm bảo thiết bị hoạt động ổn định lâu dài. Tại ICM, chúng tôi luôn hỗ trợ khách hàng xây dựng bộ hồ sơ này từ giai đoạn thiết kế.

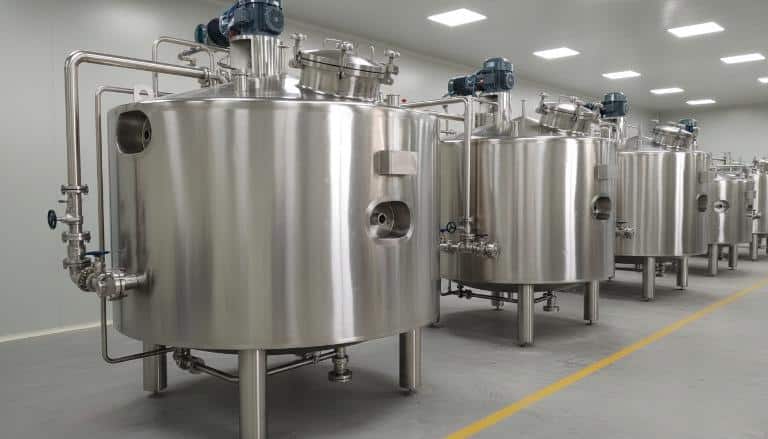

Cấu tạo và nguyên lý hoạt động của bồn khuấy dược phẩm
Hiểu rõ cấu tạo và nguyên lý hoạt động giúp người vận hành sử dụng thiết bị hiệu quả và kéo dài tuổi thọ. Mỗi bộ phận đều có vai trò riêng biệt trong quá trình sản xuất.
Thân bồn, áo gia nhiệt và hệ thống đỡ
Thân bồn được gia công từ tấm inox 316L dày 3-6mm tùy theo dung tích và áp suất thiết kế. Phần đáy được thiết kế dạng côn hoặc chỏm cầu để thuận tiện cho việc xả hoàn toàn sản phẩm và dễ dàng vệ sinh.
Áo gia nhiệt được thiết kế bao quanh thân bồn với khe hở 50-80mm để lưu thông môi chất gia nhiệt. Có thể sử dụng hơi nước bão hòa, nước nóng hoặc dầu nhiệt tùy theo yêu cầu nhiệt độ sản xuất. Hệ thống này cho phép gia nhiệt đều và kiểm soát chính xác nhiệt độ.
Hệ thống chân đỡ được thiết kế chắc chắn, có thể là dạng chân ống hoặc khung thép tùy theo dung tích bồn. Chiều cao được tính toán để thuận tiện cho việc kết nối đường ống và bảo trì. Các chân đỡ có pad cao su chống rung và tấm đế inox để dễ dàng vệ sinh.
Cụm khuấy và phớt cơ khí sanitary
Hệ thống khuấy bao gồm motor điện, hộp giảm tốc, trục khuấy và cánh khuấy được thiết kế theo chuẩn sanitary. Motor thường sử dụng loại IP65 chống nước và có thể điều chỉnh tốc độ linh hoạt qua biến tần.
Trục khuấy được gia công từ inox 316L với độ cứng cao, được cân bằng động để tránh rung lắc trong quá trình hoạt động. Phớt cơ khí đơn hoặc đôi được sử dụng để ngăn rò rỉ giữa phần quay và phần cố định, đây là chi tiết quan trọng nhất ảnh hưởng đến chất lượng sản phẩm.
Cánh khuấy có thể là loại anchor cho sản phẩm độ nhớt cao, turbine cho khuấy trộn nhanh, hoặc propeller cho hoà tan. Thiết kế cánh được tối ưu để tạo dòng chảy phù hợp với từng loại sản phẩm và tránh tạo xoáy hoặc bọt khí.
Hệ thống đo lường điều khiển và nguyên lý hoạt động
Cảm biến nhiệt độ kiểu PT100 được lắp đặt ở nhiều vị trí để theo dõi nhiệt độ sản phẩm và môi chất gia nhiệt. Cảm biến đo mức kiểu áp suất hoặc siêu âm giúp kiểm soát lượng sản phẩm trong bồn. Đồng hồ đo áp suất được lắp đặt để theo dõi áp suất trong bồn.
Tủ điện điều khiển tích hợp PLC và màn hình cảm ứng cho phép thiết lập và giám sát các thông số vận hành. Hệ thống ghi chép dữ liệu tự động đảm bảo tính truy xuất theo yêu cầu GMP.
Chu trình vận hành bắt đầu từ việc kiểm tra và vệ sinh thiết bị, nạp nguyên liệu theo công thức, gia nhiệt đến nhiệt độ yêu cầu, khuấy trộn trong thời gian nhất định, kiểm tra chất lượng, làm nguội và cuối cùng xả sản phẩm trung gian hoặc thành phẩm.
Phân loại bồn khuấy dược phẩm theo ứng dụng và cấu hình
Việc lựa chọn đúng loại bồn khuấy phù hợp với sản phẩm và quy mô sản xuất sẽ giúp tối ưu hiệu quả và tiết kiệm chi phí đầu tư. Mỗi loại có đặc điểm riêng phù hợp với những ứng dụng cụ thể.
Phân loại theo ứng dụng sản phẩm
| Sản phẩm | Yêu cầu bồn khuấy | Nhiệt độ vận hành | Thời gian khuấy | Đặc điểm nổi bật |
|---|---|---|---|---|
| Siro ho, dung dịch uống | Gia nhiệt nhẹ, cánh khuấy Anchor chống tạo bọt | 60 – 80°C | 30 – 60 phút | Hòa tan đường hiệu quả, bảo vệ vitamin và hoạt chất |
| Nước súc miệng, dung dịch sát khuẩn | Hệ thống làm mát, khuấy tốc độ cao | Theo công thức sản xuất | Tùy sản phẩm | Phân tán đều hoạt chất khử khuẩn, vật liệu đạt chuẩn dược phẩm |
| Dịch chiết dược liệu, đông dược | Chịu nhiệt cao, tích hợp hệ thống lọc tách bã | 100 – 120°C | 2 – 4 giờ | Tăng hiệu quả chiết xuất hoạt chất và tách bã dược liệu |
Phân loại theo cấu hình kỹ thuật
| Loại bồn khuấy | Phương pháp gia nhiệt/vận hành | Quy mô phù hợp | Ưu điểm | Ứng dụng |
|---|---|---|---|---|
| Bồn khuấy gia nhiệt điện | Gia nhiệt bằng điện trở dạng jacket hoặc coil | Dưới 500 lít | Kiểm soát nhiệt độ chính xác, dễ vận hành | Nghiên cứu, sản xuất quy mô nhỏ |
| Bồn khuấy gia nhiệt hơi nước | Gia nhiệt bằng hơi nước áp suất 0,3 – 0,6 MPa | Quy mô vừa và lớn | Gia nhiệt đồng đều, tiết kiệm năng lượng, đạt nhiệt độ tiệt trùng 134 – 158°C | Dược phẩm, thực phẩm, mỹ phẩm |
| Bồn khuấy chân không | Vận hành dưới áp suất chân không đến -0,09 MPa | Nhiều quy mô sản xuất | Giảm nhiệt độ sôi, hạn chế oxy hóa, bảo vệ hoạt chất | Sản phẩm nhạy cảm với oxy, cô đặc dung dịch, dược phẩm chất lượng cao |
Phân loại theo dung tích và cấp độ sản xuất
| Loại bồn khuấy | Dung tích | Mục đích sử dụng | Đặc điểm |
|---|---|---|---|
| Bồn khuấy R&D | 20 – 100 lít | Nghiên cứu và phát triển công thức mới | Mô phỏng đầy đủ chức năng của bồn sản xuất ở quy mô nhỏ, tiết kiệm nguyên liệu thử nghiệm |
| Bồn khuấy Pilot Scale | 100 – 500 lít | Thử nghiệm quy trình trước khi sản xuất thương mại | Tối ưu thông số kỹ thuật, đánh giá tính khả thi và hiệu quả kinh tế |
| Bồn khuấy sản xuất thương mại | 500 – 5.000 lít | Sản xuất quy mô công nghiệp | Độ tin cậy cao, vận hành liên tục tới 20 giờ/ngày, đáp ứng nhu cầu sản xuất lớn |
| Tiêu chí lựa chọn | Tùy nhu cầu | Lựa chọn dung tích và cấu hình phù hợp | Ảnh hưởng trực tiếp đến năng suất, chi phí vận hành và chất lượng sản phẩm |
