Kích Thước Bồn Chứa Xăng Dầu: Bảng Tiêu Chuẩn, Cách Tính

Hướng dẫn chi tiết về kích thước bồn chứa xăng dầu từ 3-100m³, bao gồm bảng tiêu chuẩn, công thức tính toán và cách chọn kích thước phù hợp cho từng mục đích sử dụng cụ thể từ Công ty TNHH Cơ Khí Công Nghiệp ICM – đơn vị chuyên thiết kế sản xuất bồn chứa công nghiệp chuyên nghiệp.

Khái niệm và thông số kích thước bồn chứa xăng dầu

Định nghĩa kích thước bồn chứa xăng dầu và các tham số cơ bản

Kích thước bồn chứa xăng dầu bao gồm tập hợp các thông số hình học cơ bản như đường kính, chiều dài, chiều cao và độ dày thành bồn. Đối với bồn trụ tròn, ba thông số quan trọng nhất là đường kính trong (D), chiều dài thân bồn (L) và độ dày tôn (t). Đường kính trong thường dao động từ 1.2m đến 4.0m cho bồn có dung tích từ 5-100m³.

Dung tích danh nghĩa và dung tích làm việc an toàn là hai khái niệm quan trọng cần phân biệt rõ ràng. Dung tích danh nghĩa là thể tích hình học tính toán được từ kích thước bồn, trong khi dung tích làm việc chỉ chiếm khoảng 85-90% dung tích danh nghĩa để đảm bảo khoảng trống an toàn. Ví dụ, bồn có dung tích danh nghĩa 10m³ sẽ chỉ chứa được tối đa 8.5-9.0m³ nhiên liệu trong điều kiện vận hành bình thường.

Phân loại bồn chứa theo cách lắp đặt và hình dạng

Theo vị trí lắp đặt, kích thước bồn chứa xăng dầu được chia thành hai loại chính: bồn nổi và bồn ngầm. Bồn nổi có kích thước linh hoạt hơn với chiều cao không bị giới hạn bởi độ sâu đào móng. Thông thường, bồn nổi có tỷ lệ chiều dài/đường kính từ 2:1 đến 4:1 để đảm bảo ổn định kết cấu. Bồn ngầm bị hạn chế về chiều cao do yêu cầu chôn sâu tối thiểu 0.5-1.0m so với mặt đất.

Theo hình dạng, bồn trụ tròn chiếm ưu thế tuyệt đối do khả năng chịu áp lực tốt và hiệu quả sử dụng vật liệu cao. Bồn vuông hoặc chữ nhật chỉ được sử dụng trong trường hợp đặc biệt khi không gian lắp đặt có hạn chế về hình dạng. Với cùng dung tích 10m³, bồn trụ tròn có đường kính 2.0m và dài 3.2m, trong khi bồn vuông cần kích thước 2.5m x 2.5m x 1.6m nhưng lại nặng hơn 20-30% do cần tăng cường kết cấu.

Bảng kích thước tiêu chuẩn các dải dung tích bồn chứa

Kích thước bồn chứa xăng dầu 3-15 m³ cho cây xăng nhỏ và bồn dự phòng

• Nhóm dung tích 3-15m³ là phổ biến nhất cho các cây xăng nhỏ và hệ thống dự phòng. Bồn 3m³ có kích thước tiêu chuẩn D1.2m x L2.7m, phù hợp cho trạm xăng mini hoặc máy phát điện dự phòng có công suất 50-100kW. Bồn 5m³ với kích thước D1.4m x L2.6m thường được lựa chọn cho cây xăng nông thôn có sản lượng bán 500-800 lít/ngày.
• Bồn 10m³ có hai phương án kích thước phổ biến: D1.6m x L5.0m hoặc D1.8m x L3.9m. Phương án đầu tiết kiệm diện tích mặt bằng nhưng cần vận chuyển bằng xe container, phương án sau thuận lợi hơn cho vận chuyển đường bộ thông thường. Bồn 15m³ với kích thước D2.0m x L4.8m phù hợp cho cây xăng huyện lỵ có sản lượng 1500-2000 lít/ngày.

Từ kinh nghiệm thực tế triển khai hơn 500 dự án cây xăng, ICM khuyến nghị chọn bồn 10m³ cho cây xăng mới khởi nghiệp vì có tính linh hoạt cao về mặt đầu tư và khả năng mở rộng sau này. Bồn 5m³ chỉ phù hợp cho vị trí sản lượng hạn chế hoặc làm bồn dự phòng.

Kích thước bồn chứa xăng dầu 20-50 m³ và trên 50 m³ cho kho, nhà máy

• Nhóm dung tích 20-50m³ được ứng dụng rộng rãi trong các kho xăng dầu, nhà máy và cây xăng lớn. Bồn 20m³ có kích thước D2.0m x L6.4m hoặc D2.2m x L5.3m, thích hợp cho cây xăng thành phố có 4-6 vòi bơm. Bồn 30m³ với D2.4m x L6.6m thường được lựa chọn cho trạm dầu diesel phục vụ xe tải, xe khách.
• Bồn 50m³ có kích thước tiêu chuẩn D2.6m x L9.4m, phù hợp cho kho xăng dầu cấp huyện hoặc nhà máy có tiêu thụ diesel 8-12 tấn/tháng. Đối với dung tích trên 50m³, ICM thường thiết kế bồn có đường kính tối đa 3.2m để đảm bảo khả năng vận chuyển đường bộ. Bồn 80m³ có kích thước D3.0m x L11.3m, còn bồn 100m³ đạt D3.2m x L12.5m.

Xu hướng hiện tại là sử dụng bồn dung tích lớn để giảm chi phí đầu tư và vận hành. Tuy nhiên, giới hạn thực tế về vận chuyển và lắp đặt khiến dung tích 50-60m³ trở thành lựa chọn tối ưu cho phần lớn dự án. Khi cần dung tích lớn hơn, giải pháp sử dụng nhiều bồn song song sẽ linh hoạt và đáng tin cậy hơn.

So sánh kích thước bồn trụ tròn và bồn vuông/chữ nhật cùng dung tích

Tiêu chí	Bồn trụ tròn	Bồn vuông / chữ nhật
Diện tích mặt bằng 10m³	7.02m² (1.8m x 3.9m)	6.25m² (2.5m x 2.5m)
Khả năng tiết kiệm diện tích	Thấp hơn	Tiết kiệm khoảng 11%
Trọng lượng kết cấu	Nhẹ hơn	Nặng hơn khoảng 35%
Chi phí sản xuất	Thấp hơn	Cao hơn 25-40%
Kết cấu gia cường	Đơn giản	Phức tạp, cần nhiều sườn tăng cứng
Bồn 30m³	2.4m x 6.6m, chiếm 15.84m²	3.0m x 4.0m x 2.5m, chiếm 12m²
Độ phức tạp thi công	Dễ chế tạo và lắp đặt	Thi công khó hơn
Khả năng vệ sinh	Dễ vệ sinh, ít góc chết	Khó vệ sinh các góc
Độ bền và tuổi thọ	Cao, phân bố áp lực đều	Thấp hơn do ứng suất tập trung ở góc
Ưu điểm nổi bật	Chi phí tối ưu, độ bền cao	Tiết kiệm diện tích, phù hợp không gian hẹp
Nhược điểm chính	Chiếm mặt bằng lớn hơn	Chi phí cao, kết cấu nặng
Khuyến nghị sử dụng	Phù hợp đa số ứng dụng công nghiệp	Chỉ nên dùng khi hạn chế nghiêm trọng về mặt bằng

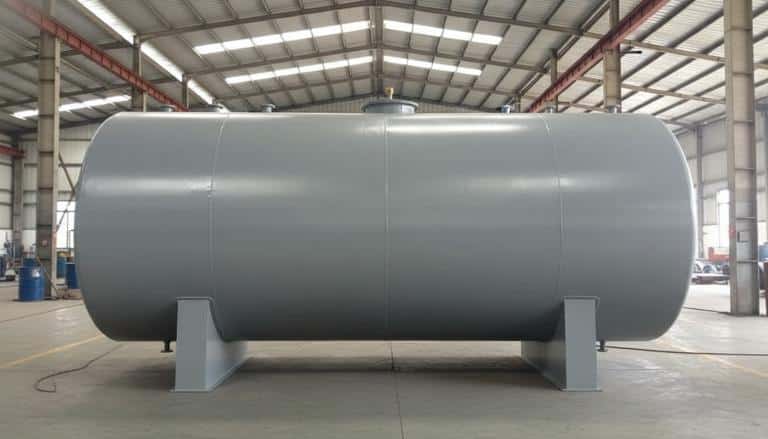

Cách tính kích thước bồn chứa từ dung tích yêu cầu

Công thức tính thể tích bồn trụ, bồn vuông và chuyển đổi m³ – lít

Đối với bồn trụ tròn, thể tích được tính theo công thức V = π × (D/2)² × L, trong đó D là đường kính trong (m), L là chiều dài thân bồn (m). Để tìm kích thước từ dung tích, ta cần xác định tỷ lệ L/D phù hợp, thường từ 2.5 đến 4.0 cho bồn nằm ngang. Với tỷ lệ L/D = 3, ta có L = 3D, thay vào công thức được V = π × (D/2)² × 3D = 2.356 × D³.

Từ đây có thể tính D = ³√(V/2.356) và L = 3D. Ví dụ với dung tích 10m³, ta có D = ³√(10/2.356) = 1.58m, làm tròn thành D = 1.6m và L = 4.8m. Kích thước thực tế cần điều chỉnh theo tiêu chuẩn tôn và yêu cầu vận chuyển.

Đối với bồn hộp chữ nhật, thể tích V = R × C × D (rộng × dài × cao). Việc chuyển đổi giữa m³ và lít đơn giản với tỷ lệ 1m³ = 1000 lít. Dung tích làm việc thực tế chỉ bằng 85-90% dung tích danh nghĩa để đảm bảo khoảng trống an toàn cho sự giãn nở nhiệt của nhiên liệu.

Ví dụ thực tế ước tính kích thước bồn 10 m³, 20 m³, 30 m³

Với bồn 10m³ cho cây xăng nhỏ, ICM thường thiết kế hai phương án: phương án A có D1.6m x L5.0m phù hợp khi mặt bằng hạn chế chiều rộng, phương án B có D1.8m x L3.9m thuận lợi cho vận chuyển và lắp đặt. Phương án B được lựa chọn nhiều hơn vì chi phí vận chuyển thấp hơn 15-20%.

Bồn 20m³ cho trạm nội bộ nhà máy có kích thước tối ưu D2.0m x L6.4m. Kích thước này đảm bảo vận chuyển bằng xe container 20 feet tiêu chuẩn và dễ dàng lắp đặt bằng cần cẩu 16 tấn. Nếu hạn chế chiều dài, có thể chọn phương án D2.2m x L5.3m nhưng cần xe vận chuyển đặc biệt.

Bồn 30m³ có kích thước chuẩn D2.4m x L6.6m, phù hợp cho các ứng dụng đòi hỏi dự trữ nhiên liệu 15-20 ngày. Khi nhận báo giá, khách hàng có thể sử dụng các con số này để kiểm tra tính hợp lý về kích thước và so sánh các nhà cung cấp. ICM luôn cung cấp bản vẽ chi tiết với đầy đủ kích thước để khách hàng kiểm chứng trước khi ký hợp đồng.

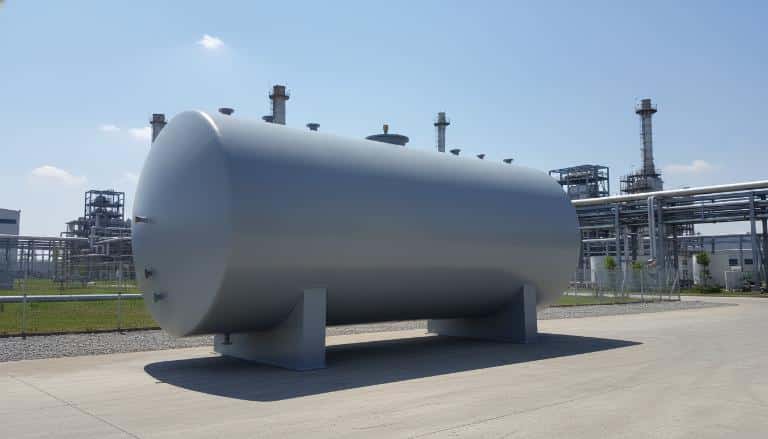

Chọn kích thước bồn chứa theo mục đích sử dụng và sản lượng

Cách chọn kích thước bồn cho cây xăng, đại lý bán lẻ xăng dầu

Việc chọn kích thước bồn chứa xăng dầu cho cây xăng cần dựa trên hai tiêu chí chính: sản lượng bán trung bình hàng ngày và số ngày dự trữ mong muốn. Công thức cơ bản là Dung tích bồn = Sản lượng bán/ngày × Số ngày dự trữ × Hệ số an toàn (1.1-1.2).

Cây xăng nhỏ có sản lượng 300-800 lít/ngày nên chọn bồn 5-10m³ với 12-15 ngày dự trữ. Cây xăng vừa bán 800-1500 lít/ngày phù hợp với bồn 10-20m³ cho 10-12 ngày dự trữ. Cây xăng lớn có sản lượng trên 2000 lít/ngày cần bồn 25-40m³ để duy trì 8-10 ngày dự trữ và tối ưu chi phí vận hành.

Ngoài sản lượng, vị trí địa lý cũng ảnh hưởng đến lựa chọn. Cây xăng ở vùng sâu vùng xa nên tăng dung tích dự trữ lên 20-30 ngày để giảm tần suất giao hàng. Cây xăng trong thành phố có thể giảm xuống 7-10 ngày nhờ giao hàng thuận tiện. ICM đã tư vấn thành công cho hơn 300 chủ cây xăng với phương pháp tính toán này.

Chọn kích thước bồn chứa cho nhà máy, kho nội bộ, máy phát điện

Đối với máy phát điện dự phòng, dung tích bồn cần đảm bảo vận hành liên tục ít nhất 48-72 giờ với tải đầy. Máy phát điện 100kW tiêu thụ khoảng 25-30 lít/giờ, cần bồn tối thiểu 2-3m³. Máy 500kW tiêu thụ 120-150 lít/giờ, nên chọn bồn 10-15m³ để vận hành 72 giờ an toàn.

Nhà máy có lò hơi hoặc máy sấy cần tính toán dựa trên tiêu thụ hàng tháng và tần suất nhập hàng. Lò hơi 2 tấn hơi/giờ tiêu thụ khoảng 3000-4000 lít diesel/tháng, nên sử dụng bồn 20-25m³ để dự trữ 15-20 ngày. Kho xăng dầu cần dung tích dự trữ 30-45 ngày dựa trên sản lượng bán ra và chu kỳ nhập hàng.

Vị trí lắp đặt cũng quyết định lựa chọn kích thước. Bồn đặt trong nhà hoặc tầng hầm bị hạn chế về kích thước do khó khăn vận chuyển và lắp đặt. ICM thường đề xuất chia nhỏ thành nhiều bồn 5-10m³ thay vì một bồn lớn để thuận tiện thi công và linh hoạt vận hành.

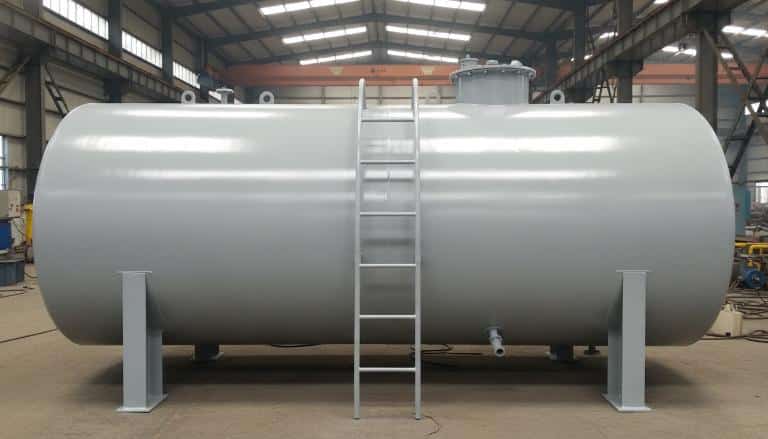

Ảnh hưởng tiêu chuẩn kỹ thuật, vật liệu, độ dày đến kích thước bồn

Tiêu chuẩn thiết kế bồn chứa và hệ số an toàn kích thước

Các tiêu chuẩn TCVN 8824:2011, QCVN 07:2015 và API 650 quy định nghiêm ngặt về tỷ lệ kích thước bồn chứa xăng dầu. Tỷ lệ đường kính/chiều dài (D/L) không được vượt quá 1:2.5 để đảm bảo ổn định kết cấu. Với bồn có áp suất làm việc cao, tỷ lệ này còn chặt chẽ hơn.

Hệ số an toàn về áp lực quyết định độ dày tối thiểu của thành bồn, từ đó ảnh hưởng đến kích thước tổng thể. Bồn chứa xăng cần hệ số an toàn 3.0, bồn chứa dầu diesel cần 2.5. Áp lực thiết kế thường lấy 1.5-2.0 lần áp lực làm việc thực tế để bảo đảm an toàn tuyệt đối.

Giới hạn thay đổi tỷ lệ D/L bị chi phối bởi khả năng chịu lực và hiện tượng cộng hưởng. Khi D/L quá lớn, bồn dễ bị biến dạng hình elip dưới tác dụng của áp lực trong. Ngược lại, D/L quá nhỏ làm tăng ứng suất pháp tuyến và khả năng nứt dọc theo đường hàn.

Độ dày tôn, cấu tạo một lớp/hai lớp, gia cường và tác động đến kích thước ngoài

Độ dày tôn được tính toán dựa trên áp lực thiết kế, đường kính bồn và ứng suất cho phép của vật liệu. Với thép CT3 có ứng suất cho phép 140 MPa, bồn D1.6m cần tôn dày tối thiểu 4mm, bồn D2.4m cần 5-6mm. Kích thước ngoài sẽ tăng theo độ dày tôn, ảnh hưởng đến trọng lượng và chi phí vật liệu.

Bồn hai lớp có lớp ngoài làm vỏ bảo vệ và lớp trong chứa sản phẩm, được yêu cầu bắt buộc với bồn ngầm chứa xăng. Kích thước tổng thể tăng 100-150mm so với bồn một lớp do khoảng cách giữa hai lớp. Trọng lượng tăng 40-60% nhưng đổi lại được độ an toàn môi trường cao.

Hệ thống gia cường bao gồm sườn dọc, sườn ngang và vòng đai được bố trí để tăng khả năng chịu lực. Với bồn dài trên 6m cần ít nhất 2-3 sườn ngang, mỗi sườn có tiết diện 50x5mm hoặc 60x6mm. Các chi tiết gia cường này làm tăng kích thước ngoài 20-40mm và trọng lượng 8-12%.

Kích thước bồn ngầm và bồn nổi trong bố trí mặt bằng thực tế

Kích thước bồn ngầm: hố bể, chiều sâu chôn, không gian lắp đặt

Bồn ngầm yêu cầu hố bể có kích thước lớn hơn bồn 0.5-1.0m về mỗi phía để thuận tiện lắp đặt và san lấp cát. Với bồn 10m³ có kích thước 1.8m x 3.9m, hố bể cần 2.8m x 4.9m x 2.5m sâu. Thể tích đào đất khoảng 34m³, cần 50-60m³ cát san lấp.

Chiều sâu chôn tối thiểu 0.5m tính từ đỉnh bồn đến mặt đất để tránh va đập từ phương tiện lưu thông. Chiều sâu tối đa 3.0m để đảm bảo an toàn thi công và dễ dàng bảo dưỡng. Với mực nước ngầm cao, cần tăng trọng lượng bồn hoặc đổ bê tông neo để chống nổi.

Không gian thi công tối thiểu quanh hố bể là 3-5m để cần cẩu và xe vật liệu có thể tiếp cận. Đường ống kết nối cần thiết kế với độ dốc và van cắt phù hợp. ICM đã thi công thành công hơn 200 dự án bồn ngầm với quy trình thi công chuẩn hóa cao.

Kích thước bồn nổi: chiều cao tổng thể, hành lang an toàn, không gian thao tác

Bồn nổi nằm ngang có chiều cao tổng thể bao gồm đường kính bồn cộng chiều cao chân đế (thường 0.4-0.6m) và khoảng trống phía trên (0.3-0.5m). Bồn 10m³ có chiều cao tổng thể khoảng 2.5-2.8m, thuận tiện cho thao tác bảo dưỡng và quan sát.

Hành lang an toàn tối thiểu 3m từ thành bồn đến tường rào hoặc công trình lân cận theo quy định PCCC. Khoảng cách giữa các bồn tối thiểu 1.5 lần đường kính bồn lớn hơn nhưng không ít hơn 3m. Diện tích mặt bằng cần thiết cho bồn 20m³ khoảng 10m x 15m = 150m².

Không gian thao tác cần đảm bảo xe bồn có thể tiếp cận và kết nối ống hút trong bán kính 6-8m. Đường ống và thiết bị an toàn như van xả áp, đồng hồ đo mức cần được bố trí trong tầm với dễ dàng. Kinh nghiệm của ICM cho thấy thiết kế mặt bằng hợp lý giúp tiết kiệm 15-25% công sức vận hành.

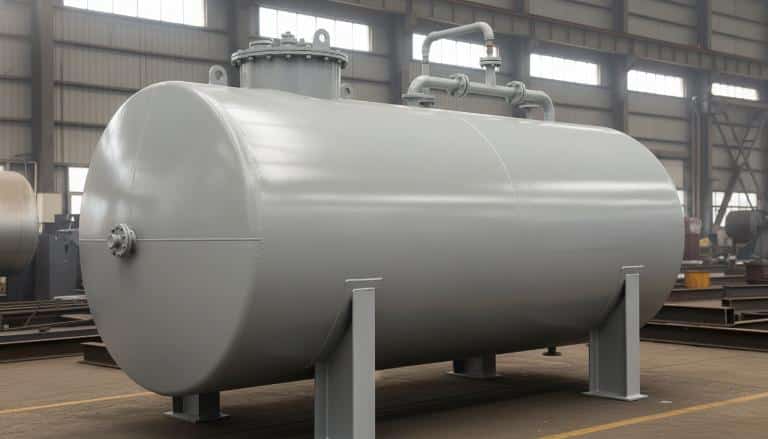

Bố trí khoảng cách an toàn PCCC liên quan đến kích thước bồn

Khoảng cách tối thiểu từ bồn chứa đến công trình, đường giao thông, nguồn lửa

Theo QCVN 07:2015/BXD về quy chuẩn kỹ thuật quốc gia an toàn cháy nổ, khoảng cách từ bồn chứa xăng đến nhà ở tối thiểu 20m đối với bồn dưới 10m³ và 30m đối với bồn từ 10-50m³. Khoảng cách đến đường giao thông công cộng tối thiểu 10m đối với bồn dưới 20m³ và 15m đối với bồn lớn hơn.

Nguồn lửa và nhiệt như lò đốt, máy hàn phải cách bồn chứa xăng tối thiểu 50m. Trạm biến áp điện cần cách 25m, còn kho hóa chất dễ cháy cần cách 30m. Các khoảng cách này tăng lên 50% đối với bồn có dung tích trên 100m³.

Trong thực tế, nhiều dự án gặp khó khăn về mặt bằng không đủ để đảm bảo khoảng cách an toàn. Giải pháp là sử dụng tường chắn chống cháy cao tối thiểu 2.5m với khả năng chịu lửa 4 giờ, cho phép giảm khoảng cách xuống 50-70% so với quy định. ICM đã áp dụng thành công giải pháp này cho hơn 50 dự án có mặt bằng hạn chế.

Bố trí lối tiếp cận xe bồn, khu vực cứu hỏa dựa trên kích thước bồn

Đường xe bồn cần có bề rộng tối thiểu 6m để xe có thể quay đầu hoặc di chuyển thuận tiện. Với bồn có dung tích trên 20m³, nên thiết kế đường vòng để xe không phải lùi. Mặt đường phải chịu được tải trọng 25-30 tấn và có hệ số ma sát chống trơn trượt cao.

Khu vực cứu hỏa cần được thiết kế với diện tích tối thiểu 100m² cho bồn dưới 20m³ và 200m² cho bồn lớn hơn. Khu vực này phải thông thoáng, cách xa nguồn lửa và có nguồn nước cứu hỏa dự phòng. Hệ thống báo cháy và chữa cháy tự động cần được lắp đặt theo tiêu chuẩn.

Checklist kiểm tra mặt bằng theo kích thước bồn bao gồm: khoảng cách PCCC, khả năng tiếp cận xe bồn, thoát nước mưa, hệ thống điện an toàn và biển báo cảnh báo. ICM cung cấp dịch vụ kiểm tra mặt bằng miễn phí để đảm bảo dự án tuân thủ đầy đủ các quy định an toàn.

Quy trình tư vấn và thiết kế kích thước bồn chứa

Để được tư vấn kích thước bồn tối ưu, chủ đầu tư cần chuẩn bị thông tin về dung tích yêu cầu, loại nhiên liệu chứa, vị trí lắp đặt và điều kiện mặt bằng. Sơ đồ mặt bằng với kích thước chi tiết và ảnh chụp thực tế sẽ giúp ICM đưa ra đề xuất phù hợp nhất.

Quy trình thiết kế bao gồm: khảo sát hiện trường, tính toán kích thước tối ưu, lập bản vẽ thiết kế, thẩm duyệt kỹ thuật và phê duyệt từ cơ quan chức năng. Thời gian từ khảo sát đến hoàn thành bản vẽ thường 7-14 ngày theo độ phức tạp dự án.

Bước cuối cùng là sản xuất, vận chuyển và lắp đặt với quy trình kiểm soát chất lượng nghiêm ngặt. ICM cam kết tiến độ 15-30 ngày cho bồn tiêu chuẩn và cung cấp bảo hành 24 tháng cho sản phẩm. Đội ngũ kỹ sư có kinh nghiệm hơn 10 năm sẽ đồng hành cùng khách hàng từ ý tưởng đến vận hành thực tế.

Câu hỏi thường gặp

Có bắt buộc phải dùng kích thước bồn chứa xăng dầu tiêu chuẩn không?

Không bắt buộc phải sử dụng kích thước tiêu chuẩn, nhưng thiết kế theo kích thước chuẩn sẽ giúp tiết kiệm chi phí và đảm bảo tính khả thi về mặt kỹ thuật. ICM có thể thiết kế kích thước đặc biệt theo yêu cầu trong phạm vi cho phép của tiêu chuẩn kỹ thuật.

Kích thước bồn chứa xăng dầu là gì và được tính như thế nào?

Kích thước bồn chứa xăng dầu bao gồm đường kính, chiều dài và độ dày thành bồn. Việc tính toán dựa trên dung tích yêu cầu, áp lực thiết kế và tỷ lệ D/L hợp lý. ICM sử dụng phần mềm chuyên dụng để tối ưu kích thước theo từng dự án cụ thể.

Những dung tích và kích thước bồn nào phù hợp cho cây xăng nhỏ, vừa và lớn?

Cây xăng nhỏ phù hợp với bồn 5-15m³, cây xăng vừa chọn 15-30m³ và cây xăng lớn sử dụng 30-60m³. Kích thước cụ thể phải tính toán dựa trên sản lượng bán thực tế và số ngày dự trữ mong muốn.

Bồn ngầm và bồn nổi – loại nào tối ưu về diện tích và chi phí cho cùng dung tích?

Bồn ngầm tiết kiệm mặt bằng nhưng chi phí cao hơn 30-50% do thi công phức tạp. Bồn nổi có chi phí thấp và dễ bảo dưỡng nhưng cần diện tích lớn hơn. Lựa chọn tùy thuộc vào điều kiện cụ thể của dự án.

Các rủi ro khi chọn sai kích thước bồn chứa và cách phòng tránh

Chọn bồn quá nhỏ dẫn đến thiếu hàng dự trữ, gián đoạn kinh doanh. Chọn bồn quá lớn gây lãng phí vốn đầu tư và tăng rủi ro hao hụt. Cách phòng tránh là tính toán kỹ lưỡng dựa trên dữ liệu sản lượng thực tế và tư vấn từ chuyên gia có kinh nghiệm.

—

Việc lựa chọn kích thước bồn chứa xăng dầu phù hợp đòi hỏi kiến thức chuyên môn và kinh nghiệm thực tế. Công ty TNHH Cơ Khí Công Nghiệp ICM với hơn 15 năm kinh nghiệm sẽ đồng hành cùng quý khách hàng để tìm ra giải pháp tối ưu nhất cho mỗi dự án. Hãy liên hệ với ICM để được tư vấn chi tiết và báo giá cạnh tranh cho nhu cầu bồn chứa của bạn.
