Quy Trình Lắp Đặt Đường Ống Công Nghệ Chuẩn, An Toàn Và Tối Ưu Chi Phí

Quy trình lắp đặt đường ống công nghệ đóng vai trò quan trọng trong việc đảm bảo vận hành an toàn và hiệu quả của nhà máy, khu công nghiệp. Công ty TNHH Cơ Khí Công Nghiệp ICM với nhiều năm kinh nghiệm triển khai các dự án lớn nhỏ, khẳng định việc tuân thủ quy trình chuẩn giúp hạn chế rò rỉ, tối ưu lưu lượng, đảm bảo an toàn lao động và tiết kiệm chi phí vận hành dài hạn.

Tổng quan và vai trò của quy trình lắp đặt đường ống công nghệ

Quy trình lắp đặt đường ống công nghệ là xương sống của mọi nhà máy hiện đại, đảm bảo các chất lỏng, khí và hơi được vận chuyển một cách an toàn, hiệu quả từ thiết bị này sang thiết bị khác. Theo thống kê từ Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), hơn 80% sự cố trong nhà máy có liên quan đến hệ thống đường ống, trong đó 60% là do không tuân thủ đúng quy trình lắp đặt đường ống công nghệ ban đầu.

Định nghĩa đường ống công nghệ và phân biệt với đường ống dân dụng

Hệ thống đường ống công nghệ là mạng lưới ống dẫn phục vụ trực tiếp cho quy trình sản xuất, vận chuyển các môi chất như hóa chất, dầu thô, khí gas, hơi nước có áp suất và nhiệt độ cao. Khác với đường ống dân dụng thông thường vận chuyển nước sinh hoạt ở áp suất thấp (1-3 bar), đường ống công nghệ phải chịu áp suất từ 10-150 bar, nhiệt độ có thể lên tới 500°C và tiếp xúc với môi chất ăn mòn.

Sự khác biệt cơ bản thể hiện qua việc bồn chứa công nghiệp cần hệ thống đường ống kết nối có độ bền cao, khả năng chịu áp suất lớn và tuân thủ nghiêm ngặt các tiêu chuẩn ASME B31.3. Trong khi đường ống dân dụng chủ yếu sử dụng nhựa PVC hoặc PPR, đường ống công nghệ đòi hỏi vật liệu inox 304/316L, thép carbon A106 hoặc hợp kim đặc biệt.

Lợi ích của việc tuân thủ quy trình lắp đặt đường ống công nghệ chuẩn

Tuân thủ đúng quy trình lắp đặt đường ống công nghệ mang lại những lợi ích thiết thực được chúng tôi tại ICM ghi nhận qua 15 năm triển khai các dự án thực tế. Giảm thiểu rò rỉ tới 95% so với lắp đặt không theo quy trình, giảm 30% chi phí bảo trì hàng năm và nâng cao tuổi thọ hệ thống lên 25-30 năm thay vì 10-15 năm.

Sự ổn định về lưu lượng và áp suất giúp tối ưu hiệu suất sản xuất, giảm hao phí năng lượng 15-20%. Các nghiên cứu từ Viện Nghiên cứu Năng lượng Quốc gia Mỹ (NREL) cho thấy hệ thống đường ống được thiết kế và lắp đặt đúng tiêu chuẩn có thể tiết kiệm tới 25% chi phí vận hành trong suốt vòng đời dự án.

Phạm vi áp dụng và phân loại hệ thống đường ống công nghệ trong công nghiệp

Trong thực tế triển khai tại ICM, chúng tôi phân loại hệ thống đường ống công nghệ thành các nhóm chính dựa trên đặc tính môi chất và yêu cầu kỹ thuật riêng biệt. Mỗi loại đòi hỏi quy trình lắp đặt đường ống công nghệ có sự điều chỉnh phù hợp.

Các loại hệ thống đường ống công nghệ thường gặp

Hệ thống hơi và nhiệt độ cao yêu cầu tính toán giãn nở nhiệt để tránh ứng suất quá mức. Khi nhiệt độ tăng từ 20°C lên 400°C, ống thép dãn dài khoảng 4.6mm trên mỗi mét chiều dài. Do đó cần bố trí khớp nối giãn nở và vòng giãn nở mỗi 30-50m tùy theo bố cục. Thiết bị trao đổi nhiệt thường kết nối với hệ thống này cần đặc biệt chú ý việc cố định và giãn nở.

Đối với hệ thống khí nén và gas, yêu cầu kín tuyệt đối là tiêu chí hàng đầu. Thử áp khí trong quy trình lắp đặt đường ống công nghệ phải đạt 1.5 lần áp suất thiết kế và giữ ổn định trong 24 giờ. Rò rỉ cho phép không quá 1% thể tích hệ thống trong 24 giờ theo tiêu chuẩn API 570.

Đặc thù thiết kế – lắp đặt theo ngành

Ngành thực phẩm và dược phẩm đòi hỏi đường ống có khả năng vệ sinh CIP (Clean In Place) và SIP (Sterilize In Place). Bề mặt tiếp xúc phải đạt độ nhám Ra ≤ 0.8μm, khớp nối dạng tri-clamp để tháo lắp dễ dàng. Bồn inox bảo ôn trong hệ thống này cần kết nối với đường ống có lớp cách nhiệt và vỏ bọc.

Ngành hóa chất yêu cầu vật liệu chống ăn mòn đặc biệt. Với axit mạnh cần inox duplex 2205 hoặc hợp kim 625, kiểm tra ăn mòn định kỳ bằng siêu âm mỗi 2 năm. Hệ thống phòng cháy chữa cháy cần đường ống chịu được áp suất đột biến khi khởi động bơm, thường là 15-20 bar trong 0.1 giây.

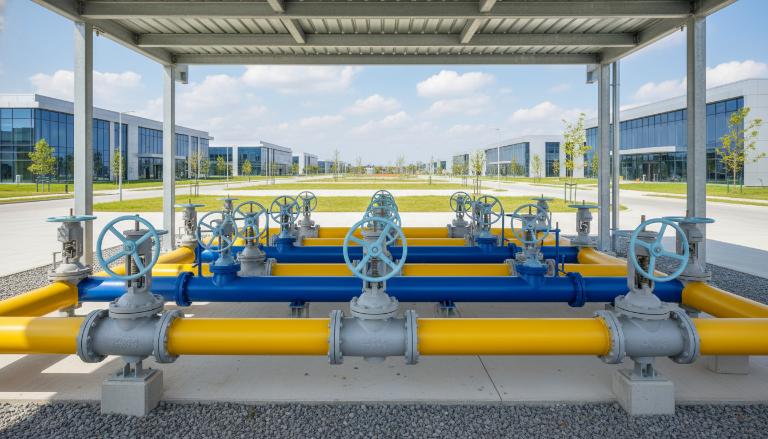

Cơ sở tiêu chuẩn, quy chuẩn cho quy trình lắp đặt đường ống công nghệ

Việc tuân thủ tiêu chuẩn trong quy trình lắp đặt đường ống công nghệ không chỉ đảm bảo an toàn mà còn giúp dự án được chấp thuận bởi các cơ quan quản lý và bảo hiểm.

Tiêu chuẩn quốc tế chính và phạm vi áp dụng

ASME B31.3 Process Piping là tiêu chuẩn vàng cho thiết kế và lắp đặt đường ống công nghệ, bao gồm tính toán độ dày thành ống, yêu cầu kiểm tra và thử nghiệm. Công thức tính độ dày: t = PD/(2SE + PY), trong đó t là độ dày, P là áp suất, D là đường kính ngoài, S là ứng suất cho phép, E là hệ số hàn và Y là hệ số nhiệt độ.

ASTM A312 cho ống inox, ASTM A106 cho ống thép carbon và ASME B16.5 cho mặt bích là các tiêu chuẩn vật liệu cơ bản. Mỗi lô vật liệu phải có Giấy chứng nhận tuân thủ từ nhà sản xuất và Giấy chứng nhận chất lượng từ đơn vị kiểm định độc lập.

Tiêu chuẩn, quy chuẩn Việt Nam

TCVN 6159:2017 về đường ống áp lực và QCVN 06:2010/BCT về an toàn kỹ thuật thang máy và thiết bị nâng là các quy định bắt buộc. Cục Đăng kiểm Việt Nam yêu cầu kiểm định định kỳ hệ thống áp lực trên 8 bar mỗi 3 năm, và cấp phép trước khi đưa vào sử dụng.

Bước 1 – Khảo sát, thu thập dữ liệu và thiết kế sơ bộ hệ thống đường ống công nghệ

Giai đoạn khảo sát là nền tảng cho toàn bộ quy trình lắp đặt đường ống công nghệ thành công. Sai sót tại bước này có thể dẫn đến phải thiết kế lại, tăng chi phí 20-40% so với dự kiến.

Khảo sát hiện trường, thu thập sơ đồ P&ID, bản vẽ đẳng cự, bố trí mặt bằng 2D/3D

• Khảo sát hiện trường bằng máy quét laser 3D để có mô hình chính xác tới millimeter, đặc biệt quan trọng khi cải tạo nhà máy có sẵn. Kiểm tra vị trí thiết bị, kết cấu thép, căn cứ hạ tầng cơ sở như cầu trục, giàn giáo. Đo đạc và xác định các điểm can thiệp, vị trí xung đột với hệ thống hiện hữu.
• Thu thập tài liệu sơ đồ đường ống và thiết bị đo, sơ đồ quá trình từ khách hàng, phối hợp kỹ sư công nghệ để hiểu rõ yêu cầu về lưu lượng, áp suất, nhiệt độ từng tuyến. Bồn gia nhiệt thường yêu cầu hệ thống đường ống có khả năng giãn nở và cách nhiệt đặc biệt.

Thiết kế sơ bộ tuyến ống, xác định đường kính, vật liệu, cao độ

• Nguyên tắc “đường ngắn nhất, ít cong nhất” giúp giảm tổn thất áp suất và chi phí vật liệu. Sử dụng phần mềm PIPE-FLO hoặc AFT Arrow để tính toán thủy lực, xác định đường kính tối ưu theo công thức Hazen-Williams: hf = 10.67 × Q^1.85 × C^-1.85 × d^-4.87 × L.
• Lựa chọn vật liệu dựa trên bảng tương thích hóa chất, nhiệt độ và áp suất. Inox 316L phù hợp với hầu hết hóa chất ăn mòn nhẹ, thép carbon A106 cho hệ thống nước và hơi nước không ăn mòn.

Bước 2 – Thiết kế chi tiết và lập biện pháp thi công lắp đặt đường ống công nghệ

Thiết kế chi tiết quyết định 70% chất lượng và 60% chi phí của quy trình lắp đặt đường ống công nghệ. Đây là giai đoạn đòi hỏi kinh nghiệm và chuyên môn cao nhất.

Thiết kế chi tiết, phân tích ứng suất, bố trí giá đỡ, kết cấu đỡ

• Khai triển bản vẽ đẳng cự từ sơ đồ P&ID với tỷ lệ 1:50, thể hiện đầy đủ thiết bị giảm, tê, cong và thiết bị đo. Mỗi bộ phận phải có thông số kỹ thuật rõ ràng về cấp áp lực, vật liệu, kiểu kết nối. Sử dụng phần mềm CAESAR II để phân tích ứng suất, đảm bảo mã ứng suất tuân thủ ASME B31.3.

• Thiết kế hệ thống kết cấu đỡ theo MSS SP-58, khoảng cách giữa các điểm đỡ không quá 4-6m cho ống lớn, 3-4m cho ống nhỏ. Móc treo lò xo cho tuyến nóng, giá đỡ cứng cho tuyến lạnh. Khớp nối giãn nở chỉ sử dụng khi không thể bố trí độ mềm dẻo tự nhiên.

Lập biện pháp thi công, phân tích rủi ro, tổ chức mặt bằng

• Chia nhỏ công việc theo cấu trúc phân chia công việc, xác định lộ trình quan trọng và cân bằng tài nguyên. Phân tích rủi ro theo ma trận 5×5 (xác suất x hậu quả), lập phân tích an toàn công việc cho từng công việc có rủi ro cao. Bồn lọc áp lực thường đặt ở vị trí cao cần chú ý biện pháp an toàn làm việc trên cao.
• Tổ chức mặt bằng với việc bố trí khu vực chế tạo sẵn, kho vật tư và lộ trình cho xe cần cẩu. Đảm bảo khoảng cách an toàn tối thiểu 3m từ đường dây điện cao thế, 1.5m từ các thiết bị đang vận hành.

Bước 3 – Quản lý vật tư, gia công và chế tạo phân đoạn đường ống công nghiệp

Chất lượng phân đoạn ống quyết định 80% chất lượng hệ thống đường ống. Quy trình kiểm soát chặt chẽ từ tiếp nhận vật liệu đến gia công là chìa khóa thành công.

Tiếp nhận, kiểm tra, bảo quản ống và phụ kiện theo tiêu chuẩn

• Kiểm tra 100% vật liệu theo danh mục: Giấy chứng nhận tuân thủ, ký hiệu trên thép (số lò nung), kích thước, độ dày thực tế bằng máy đo siêu âm. Ống inox cần kiểm tra độ nhám bề mặt, không được quá 6.3μm cho ứng dụng thực phẩm. Kiểm tra nhận dạng vật liệu tích cực bằng máy XRF để xác nhận thành phần hóa học đúng thông số kỹ thuật.
• Bảo quản trong kho có mái che, độ ẩm < 85%, tránh tiếp xúc trực tiếp với sàn bê tông bằng đệm gỗ. Ống thép carbon cần bảo quản trong môi trường khô để tránh gỉ, bọc nilon kín hai đầu.

Gia công cắt, vát mép, lắp ráp, hàn chế tạo phân đoạn

• Cắt ống bằng máy cắt plasma hoặc cưa đĩa, đảm bảo mặt cắt vuông góc với trục ống, sai lệch không quá 1.5mm trên đường kính 100mm. Vát mép 30-45° tùy theo độ dày thành ống và yêu cầu quy trình hàn, làm sạch cặn mài và dầu mỡ trong phạm vi 25mm từ vát mép.
• Hàn theo quy trình hàn đã đạt tiêu chuẩn với thợ hàn có chứng chỉ 6G cho hàn vị trí. Sản phẩm silo cần hệ thống đường ống kết nối chính xác, mọi mối hàn phải kiểm tra không phá hủy 100%. Lớp hàn đầu bằng hàn TIG, lớp lấp đầy và lớp phủ có thể dùng MIG hoặc SMAW tùy vị trí.

Bước 4 – Thi công lắp đặt đường ống công nghệ tại hiện trường

Lắp đặt tại hiện trường đòi hỏi sự phối hợp nhịp nhàng giữa các công đoạn và tuân thủ nghiêm ngặt quy trình an toàn.

Định tuyến, lắp dựng giá đỡ, căn chỉnh tuyến ống

• Đánh dấu vị trí kết cấu đỡ theo bản vẽ bằng máy toàn đạc, sai số cho phép ±5mm cả về độ cao và vị trí ngang. Khoan những lỗ neo bulông φ16-20mm, sâu 150-200mm tùy tải trọng, sử dụng keo cường hóa hóa học để đảm bảo sức chịu kéo >12kN/bulông.

• Lắp đế và căn chỉnh độ cao bằng miếng đệm thép, kiểm tra độ ngang bằng thước thủy tinh độ chính xác 0.02mm/m. Hàn chân đế lên đế sau khi đã căn chỉnh chính xác. Móc treo lò xo cần kiểm tra tải 110% tải trọng thiết kế trước khi lắp đặt.

Lắp đặt ống, kết nối với thiết bị, van, thiết bị đo

• Nâng phân đoạn bằng cần cẩu với dây cáp mềm để tránh làm hỏng lớp sơn hoặc cách nhiệt. Đối với thi công lắp đặt đường ống, việc kết nối chính xác với thiết bị là yêu cầu hàng đầu. Kiểm tra ứng suất trên mối nối thiết bị không được vượt quá giới hạn cho phép của API 560.
• Lắp đặt van với trục hướng lên trên để tránh tích tụ bẩn trong nắp, van bi có thể ngang. Van điều khiển cần có đường tránh và van cách ly để bảo trì không dừng hệ thống. Kết nối thiết bị đo dùng van kim để cắt áp khi cần hiệu chuẩn.

Bước 5 – Kiểm tra mối hàn, thử kín và thử áp lực hệ thống đường ống công nghệ

Giai đoạn kiểm tra là điểm kiểm soát cuối cùng trước khi hệ thống đi vào vận hành, quyết định độ tin cậy và an toàn suốt vòng đời dự án.

Kiểm tra không phá hủy mối hàn và tiêu chí chấp nhận

• Kiểm tra bằng mắt 100% mối hàn theo ASME V Article 9, kiểm tra rãnh cắt < 0.8mm, lỗ rỗng < 3mm, vết nứt không cho phép. Kiểm tra thẩm thấu cho mối hàn inox, phát hiện vết nứt bề mặt nhỏ tới 0.1mm. Chụp X-quang hoặc kiểm tra siêu âm cho mối hàn nối quan trọng, tiêu chí chấp nhận theo ASME B31.3 Table 341.3.2.
• Đo độ dày thành bằng siêu âm tất cả tuyến ống, đảm bảo không bị ăn mòn quá 12.5% độ dày theo thiết kế. Kiểm tra từ tính cho thép carbon phát hiện vết nứt dưới bề mặt. Lập hồ sơ 100% kết quả kiểm tra không phá hủy trong gói thử nghiệm.

Quy trình thử kín, thử áp, xử lý rò rỉ

• Thử kín bằng khí nitơ áp suất 4-7 bar, giữ 30 phút và kiểm tra bằng dung dịch xà phòng tất cả mối nối. Rò rỉ cho phép <1% áp suất ban đầu trong 30 phút. Thử thủy lực áp suất 1.5 lần áp suất định mức, giữ 4 giờ cho hệ thống nhỏ, 24 giờ cho hệ thống lớn.
• Xử lý rò rỉ bằng cách tháo mối nối ra, kiểm tra gioăng và mặt bích, thay thế nếu cần thiết. Mối hàn bị loại bỏ phải cắt bỏ và hàn lại theo quy trình hàn, kiểm tra không phá hủy lại 100%. Lập biên bản thử áp có chữ ký của chủ đầu tư, nhà thầu và đơn vị giám sát.

Các lỗi thường gặp khi lắp đặt đường ống công nghiệp và cách phòng tránh

Sau 15 năm kinh nghiệm triển khai các dự án lớn nhỏ, ICM đã tổng hợp những lỗi điển hình trong quy trình lắp đặt đường ống công nghệ và cách khắc phục hiệu quả.

• Lỗi sai tuyến do không khảo sát kỹ hiện trường, dẫn đến xung đột với kết cấu hoặc thiết bị hiện hữu. Thiếu độ dốc 0.5-1% theo hướng dẫn chất lỏng khiến tích tụ nước ngưng hoặc cặn lắng. Thiếu kết cấu đỡ hoặc đỡ sai vị trí gây rung động, ứng suất cao tại mối nối thiết bị. Bồn nước inox lắp ghép khi kết nối với hệ thống đường ống cần đặc biệt chú ý việc giãn nở và kết cấu đỡ.

• Danh mục kiểm soát chất lượng bao gồm: kiểm tra dung sai kích thước, căn chỉnh, tính đầy đủ của kết cấu đỡ, tính toàn vẹn cách nhiệt và kết quả kiểm tra không phá hủy. Quy trình xử lý báo cáo không tuân thủ phải có phân tích nguyên nhân gốc và hành động khắc phục để tránh lặp lại.

Tiêu chí lựa chọn nhà thầu lắp đặt đường ống công nghệ uy tín

Lựa chọn đơn vị thi công có năng lực thiết kế và am hiểu sâu quy trình lắp đặt đường ống công nghệ sẽ giúp chủ đầu tư tiết kiệm 20-30% chi phí và đảm bảo chất lượng dài hạn. ICM với đội ngũ kỹ sư giàu kinh nghiệm và trang thiết bị hiện đại cam kết mang lại giải pháp tối ưu cho mọi dự án.

Yêu cầu về năng lực kỹ thuật bao gồm chứng chỉ thợ hàn 6G ASME IX, quy trình hàn/hồ sơ đạt tiêu chuẩn cho các vật liệu chính, kinh nghiệm dự án tương tự về quy mô và độ phức tạp. Hệ thống quản lý chất lượng ISO 9001, an toàn OHSAS 18001 và môi trường ISO 14001 là những tiêu chuẩn cơ bản.

Đánh giá báo giá không chỉ xem tổng giá mà cần phân tích chi tiết từng hạng mục, so sánh thông số kỹ thuật vật liệu và tiêu chuẩn áp dụng. Cam kết bảo hành tối thiểu 24 tháng cho hệ thống và hỗ trợ kỹ thuật trong quá trình vận hành là những yếu tố quan trọng.

Quy trình lắp đặt đường ống công nghệ đúng tiêu chuẩn không chỉ đảm bảo an toàn vận hành mà còn tối ưu chi phí đầu tư và vận hành. Việc lựa chọn đối tác có kinh nghiệm như ICM sẽ mang lại hiệu quả kinh tế và kỹ thuật tốt nhất cho dự án của bạn. Liên hệ với chúng tôi để được tư vấn chi tiết về giải pháp phù hợp nhất cho nhu cầu cụ thể của doanh nghiệp.

Tìm hiểu thêm: Kỹ thuật lắp đặt đường ống công nghệ
