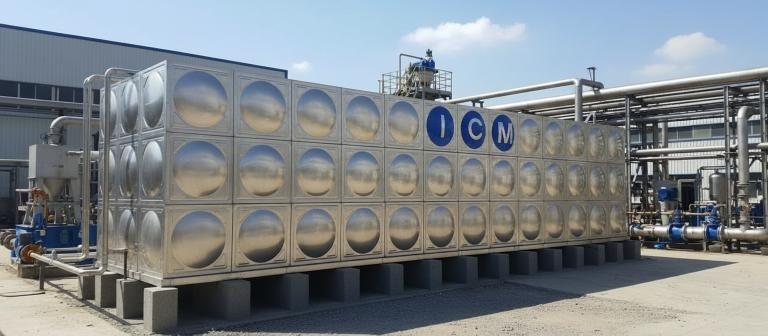

Bồn Lắp Ghép Khu Chế Xuất – Hướng Dẫn Chọn Lựa Đến Lắp Đặt

Bồn lắp ghép khu chế xuất là giải pháp tối ưu cho việc cấp nước công nghiệp với ưu điểm thi công nhanh, linh hoạt mở rộng và chi phí bảo dưỡng thấp. Công ty TNHH Cơ Khí Công Nghiệp ICM cung cấp hướng dẫn toàn diện về lựa chọn, lắp đặt và vận hành bồn lắp ghép phù hợp cho các khu chế xuất hiện đại.

Bồn Lắp Ghép Khu Chế Xuất Là Gì – Định Nghĩa và Cấu Trúc Cơ Bản

Để hiểu tại sao bồn lắp ghép trở thành tiêu chuẩn lưu trữ tại các khu chế xuất, trước hết cần nắm vững định nghĩa về dòng sản phẩm này cùng hệ thống cấu trúc module đặc trưng giúp tối ưu hóa không gian và công năng vận hành.

Khái Niệm Bồn Lắp Ghép Module Dung Tích Lớn Cho Khu Công Nghiệp

Bồn lắp ghép khu chế xuất là hệ thống chứa nước được thiết kế đặc biệt cho các khu công nghiệp, được cấu tạo từ các tấm panel tiêu chuẩn có thể lắp ráp một cách linh hoạt tại hiện trường. Khác với bể bê tông truyền thống, bồn nước inox lắp ghép sử dụng công nghệ modun hóa, cho phép tùy chỉnh kích thước theo đúng nhu cầu sử dụng.

Cấu trúc cơ bản của bồn lắp ghép bao gồm các tấm panel được gia công chính xác từ inox 304/316 hoặc composite FRP, được kết nối bằng hệ thống bu lông và gioăng kín chuyên dụng. Mỗi panel có độ dày tiêu chuẩn từ 1,2mm đến 3,0mm tùy thuộc vào chiều cao và áp suất làm việc. Đặc biệt, bồn chứa công nghiệp của ICM được thiết kế với khả năng chịu áp suất lên đến 0,05MPa, đảm bảo an toàn tuyệt đối trong môi trường sản xuất.

Dung tích của Bồn lắp ghép khu chế xuất có thể dao động từ 1m³ cho các ứng dụng nhỏ đến hơn 300.000 lít cho các nhà máy quy mô lớn. Việc thiết kế modun cho phép khách hàng bắt đầu với dung tích nhỏ và mở rộng dần theo nhu cầu phát triển sản xuất, tiết kiệm đáng kể chi phí đầu tư ban đầu.

Ứng Dụng Bồn Lắp Ghép Trong Các Khu Chế Xuất

Bồn lắp ghép khu chế xuất phục vụ ba mục đích chính trong môi trường sản xuất công nghiệp. Thứ nhất, cấp nước sinh hoạt cho nhân viên với tiêu chuẩn vệ sinh đạt TCVN 5993:2018, đảm bảo nước sạch cho việc ăn uống và vệ sinh cá nhân. Hệ thống này thường được trang bị thêm bồn inox bảo ôn để duy trì nhiệt độ nước phù hợp quanh năm.

Thứ hai, cung cấp nước sản xuất cho các quy trình làm mát máy móc, thiết bị và làm sạch dây chuyền sản xuất. Tùy thuộc vào tính chất sản xuất, có thể cần sử dụng bồn gia nhiệt hoặc các thiết bị xử lý nước chuyên dụng để đáp ứng yêu cầu kỹ thuật đặc thù của từng ngành.

Cuối cùng, hệ thống nước phòng cháy chữa cháy là yêu cầu bắt buộc theo quy định an toàn lao động. Bồn lắp ghép với dung tích lớn và khả năng cung cấp nước ổn định đảm bảo đáp ứng nhanh chóng trong trường hợp khẩn cấp, góp phần bảo vệ tài sản và con người tại khu chế xuất.

Ưu Điểm Nổi Bật của Bồn Lắp Ghép Khu Chế Xuất

Tại các khu chế xuất, nơi quỹ đất và thời gian là những tài sản quý giá, bồn lắp ghép nổi lên như một giải pháp đột phá. Không chỉ giải quyết bài toán lưu trữ nước quy mô lớn, hệ thống này còn mang lại những giá trị vượt trội về tính linh hoạt và khả năng tối ưu hóa chi phí vận hành dài hạn cho doanh nghiệp.

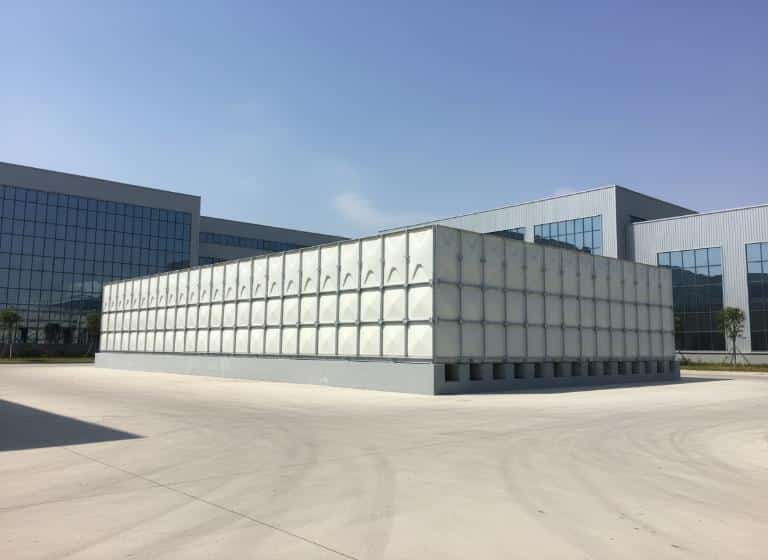

Thi Công Nhanh và Linh Hoạt Vị Trí Lắp Đặt

So với bể bê tông truyền thống cần 20-30 ngày thi công, Bồn lắp ghép khu chế xuất chỉ mất 3-7 ngày để hoàn thành, giúp doanh nghiệp tiết kiệm thời gian đáng kể và không làm gián đoạn hoạt động sản xuất. Quá trình lắp đặt không cần sử dụng bê tông ướt, máy trộn hay thiết bị nặng, chỉ cần công cụ lắp ghép cơ bản và tay nghề thành thạo.

Đặc biệt, bồn lắp ghép phù hợp với địa hình phức tạp thường gặp tại các khu chế xuất như nền đất yếu, khu vực hạn chế không gian hay cần lắp đặt trên sàn tầng cao. Sản phẩm silo và bồn lắp ghép có thể được thiết kế để lắp đặt trên sân thượng, tận dụng diện tích một cách hiệu quả nhất.

Tính linh hoạt trong vị trí còn thể hiện ở khả năng di chuyển và tái lắp đặt khi cần thiết. Nếu doanh nghiệp có kế hoạch mở rộng hoặc thay đổi quy hoạch khu vực sản xuất, việc tháo dỡ và lắp đặt lại bồn lắp ghép chỉ mất vài ngày so với việc phá dỡ bể bê tông mất hàng tuần.

Dễ Mở Rộng Theo Quy Mô và Tính Không Gian Linh Hoạt

Khả năng mở rộng dung tích là ưu điểm vượt trội của Bồn lắp ghép khu chế xuất. Khi nhu cầu sử dụng nước tăng lên do mở rộng sản xuất, doanh nghiệp chỉ cần bổ sung thêm các panel để tăng chiều cao hoặc mở rộng theo chiều ngang. Chi phí mở rộng chỉ bằng 20-30% chi phí đầu tư ban đầu, trong khi với bể bê tông cần phá dỡ hoàn toàn và xây dựng lại.

Tính modun hóa cho phép tạo ra các hình dạng đặc biệt phù hợp với không gian có sẵn. ICM đã triển khai thành công các dự án với hình chữ L, chữ U hay hình bậc thang để tối ưu hóa việc sử dụng không gian trong khuôn viên nhà máy. Thiết bị trao đổi nhiệt cũng có thể tích hợp trực tiếp vào hệ thống bồn để tối ưu hóa hiệu suất vận hành.

Tiết Kiệm Tối Đa Trong Điều Kiện Khắc Nghiệt

Bồn lắp ghép khu chế xuất không cần diện tích đất trống lớn như bể bê tông, chỉ cần nền móng phẳng với kích thước tương ứng đáy bồn. Điều này đặc biệt quan trọng trong các khu chế xuất có mật độ xây dựng cao và giá thuê đất đắt đỏ. Hệ thống có thể lắp đặt trên sàn tầng 3-4 hoặc sân thượng mà vẫn đảm bảo an toàn kết cấu.

Khả năng chịu đựng điều kiện thời tiết khắc nghiệt như bão, mưa lớn hay nhiệt độ cao cũng là điểm mạnh của vật liệu inox và composite. Bồn lắp ghép duy trì chất lượng nước ổn định ngay cả khi nhiệt độ môi trường thay đổi đột ngột, không bị nứt gãy hay biến dạng như bê tông.

Yêu Cầu Kỹ Thuật và Tiêu Chuẩn Cho Bồn Lắp Ghép

Để đảm bảo khả năng vận hành bền bỉ trong môi trường công nghiệp, bồn lắp ghép phải đáp ứng các bộ tiêu chuẩn khắt khe về vật liệu, độ dày panel và quy trình thử áp. Việc tuân thủ các yêu cầu kỹ thuật này không chỉ kéo dài tuổi thọ thiết bị mà còn là ‘tấm phiếu bảo hành’ cho sự an toàn của toàn bộ công trình.

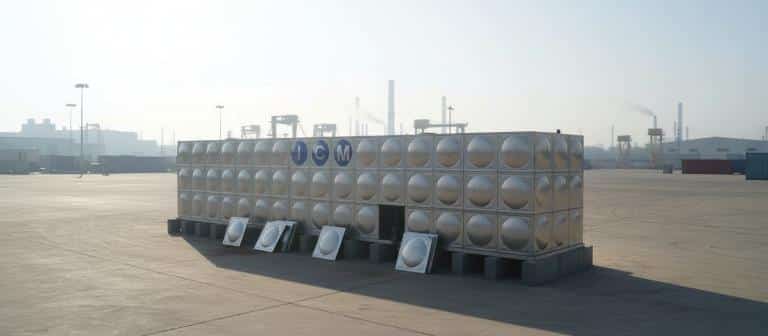

Kết Cấu Chịu Tải Cao – Thông Số Áp Suất

Thiết kế kết cấu Bồn lắp ghép khu chế xuất phải đáp ứng tiêu chuẩn chịu tải nghiêm ngặt với áp suất thủy tĩnh tính toán theo công thức P = ρgh, trong đó ρ là khối lượng riêng của nước, g là gia tốc trọng trường và h là chiều cao cột nước. Với bồn cao 3m, áp suất tại đáy đạt 0,03MPa, đòi hỏi độ dày panel tối thiểu 1,5mm cho inox 304.

Panel đáy và thành bồn được tính toán theo tiêu chuẩn ASME VIII để chịu được áp lực nước tối đa cộng với hệ số an toàn 1,5. Các mối nối giữa các panel sử dụng bu lông inox A4-316 với mô men xiết 25-30Nm, đảm bảo độ bền kết nối trong suốt vòng đời sử dụng. Đặc biệt, bồn lọc áp lực của ICM còn được thiết kế chịu áp suất làm việc lên đến 0,6MPa.

Chống Rò Rỉ và Tiêu Chuẩn Kín Nước

Công nghệ hàn TIG với khí bảo vệ Argon đảm bảo đường hàn đồng nhất, không có khuyết tật và kín nước tuyệt đối. Trước khi bàn giao, mọi bồn lắp ghép đều được kiểm thử áp suất bằng 1,5 lần áp suất hoạt động trong 24 giờ liên tục. Hệ thống gioăng cao su EPDM chịu nhiệt và hóa chất được lắp đặt tại tất cả các mối nối, tuổi thọ ước tính 20-25 năm.

Kiểm tra rò rỉ được thực hiện bằng phương pháp soap test và pressure drop test với thiết bị đo chuyên dụng. Tiêu chuẩn chấp nhận là không có sụt giảm áp suất trong vòng 4 giờ đầu và không xuất hiện bọt khí tại bất kỳ vị trí nào của bồn. Các dự án thi công lắp đặt đường ống của ICM cũng áp dụng tiêu chuẩn kiểm thử tương tự.

Tiêu Chuẩn Vệ Sinh và An Toàn PCCC

Bồn lắp ghép khu chế xuất phải tuân thủ TCVN 5993:2018 về chất lượng nước uống và TCVN 6259:2003 về bồn chứa nước. Bề mặt tiếp xúc với nước được đánh bóng đạt độ nhám Ra ≤ 0,8μm, ngăn chặn sự phát triển của vi khuẩn và tảo. Hệ thống thông khí và tràn được thiết kế để duy trì áp suất khí quyển ổn định bên trong bồn.

Chứng nhận ISO 9001:2015 của ICM đảm bảo quy trình sản xuất tuân thủ tiêu chuẩn quốc tế. Đặc biệt, với ứng dụng PCCC, bồn phải có khả năng cung cấp lưu lượng 300-500 lít/phút trong thời gian tối thiểu 60 phút theo TCVN 2622:1995. Hệ thống van và phụ kiện được chọn lọc từ các thương hiệu uy tín như Honeywell, Siemens để đảm bảo độ tin cậy cao nhất.

Lựa Chọn Vật Liệu – Inox vs Composite FRP

Việc quyết định giữa Inox và Composite FRP không chỉ đơn thuần là bài toán về chi phí, mà còn là sự cân nhắc kỹ lưỡng dựa trên tính chất nguồn nước và điều kiện vận hành đặc thù của từng dự án. Mỗi loại vật liệu đều sở hữu những ưu thế lý hóa riêng biệt, đóng vai trò quyết định đến tuổi thọ và độ an toàn của hệ thống lưu trữ.

Inox 304 và Inox 316 – Ưu Điểm và Ứng Dụng

Tiêu chí	Inox 304	Inox 316
Thành phần	Cr 18–20%, Ni 8–10.5%	Cr, Ni + 2–3% Molybdenum
Khả năng chống gỉ	Tốt trong môi trường nước sạch	Rất tốt trong môi trường muối, clo, hóa chất
Ứng dụng phù hợp	Khu chế xuất, môi trường nước sạch	Khu chế xuất gần biển, nước mặn, hóa chất
Giá thành	Hợp lý, kinh tế	Cao hơn ~15–20%
Chi phí bảo trì	Trung bình	Thấp hơn trong dài hạn
Tuổi thọ	40–50 năm (điều kiện bình thường)	Cao hơn trong môi trường khắc nghiệt
Hiệu quả kinh tế	Tối ưu cho ngân sách hạn chế	Tối ưu cho vận hành dài hạn

Composite FRP – Đặc Tính và Ứng Dụng

Composite FRP (Fiber Reinforced Plastic) có trọng lượng chỉ bằng 1/8 so với inox và giá thành thấp hơn 30-40%. Vật liệu này chịu được hầu hết hóa chất công nghiệp, đặc biệt phù hợp với nước có tính axit hoặc bazơ mạnh. Khả năng cách nhiệt tốt giúp duy trì nhiệt độ nước ổn định hơn so với inox.

Tuy nhiên, composite FRP có tuổi thọ ngắn hơn (25-35 năm) và không thể tái chế hoàn toàn sau khi hết hạn sử dụng. Bề mặt có thể bị phai màu theo thời gian và cần bảo dưỡng định kỳ để duy trì tính thẩm mỹ. Trong môi trường có yêu cầu vệ sinh cao, inox vẫn được ưu tiên hơn.

So Sánh Inox vs Composite Theo Loại Nước

Loại nước / môi trường	Vật liệu phù hợp	Lý do lựa chọn
Nước sinh hoạt sạch	Inox 304	Chi phí hợp lý, an toàn vệ sinh, chống gỉ tốt trong môi trường nước sạch
Nước sản xuất (hóa chất nhẹ)	Inox 316	Khả năng chống ăn mòn tốt hơn, phù hợp môi trường có clo/hóa chất nhẹ
Nước axit mạnh	Composite FRP chuyên dụng	Chịu ăn mòn hóa chất cao, phù hợp môi trường khắc nghiệt
Nước biển / độ mặn cao	Inox 316 hoặc Composite chống ăn mòn	Chống ăn mòn muối, độ bền cao trong môi trường ven biển
Nước PCCC (phòng cháy chữa cháy)	Inox 304	Độ tin cậy cao, ít tiếp xúc hóa chất, vận hành ổn định
Khu chế xuất nguy cơ cháy cao	Inox 316	Đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt, tăng độ an toàn hệ thống

Quy Trình Lựa Chọn Bồn Lắp Ghép Phù Hợp

Việc lựa chọn một hệ thống bồn lắp ghép không chỉ dừng lại ở dung tích, mà là một quy trình phân tích tổng hợp từ đặc tính nguồn nước, điều kiện lắp đặt đến bài toán kinh tế dài hạn. Một quy trình chuẩn xác ngay từ đầu sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư và đảm bảo tính ổn định tuyệt đối cho hệ thống cấp nước công nghiệp.

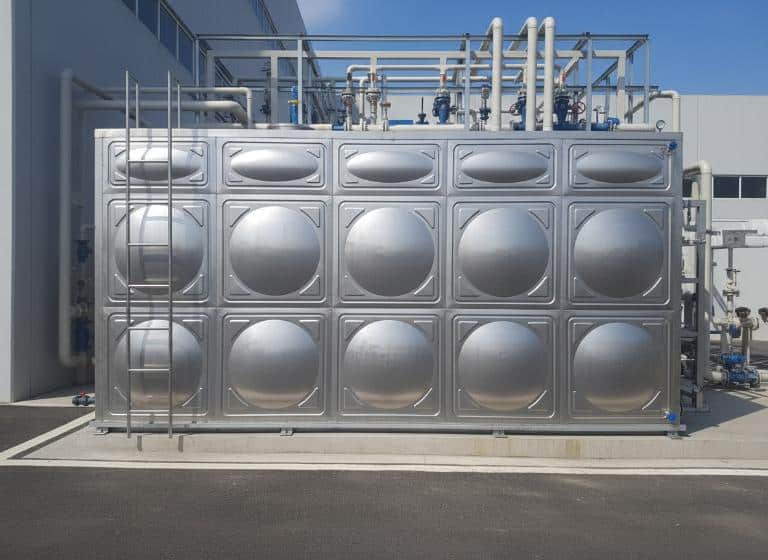

Tính Toán Dung Tích Theo Nhu Cầu – Công Thức Chi Tiết

Công thức tính toán dung tích Bồn lắp ghép khu chế xuất: V = Vsh + Vsx + Vpccc + Vdt, trong đó V là tổng dung tích cần thiết, Vsh là nhu cầu nước sinh hoạt, Vsx là nước sản xuất, Vpccc là nước phòng cháy và Vdt là dung tích dự trữ.

Nhu cầu nước sinh hoạt tính theo công thức Vsh = N × 50 lít/ngày × 3 ngày, với N là số nhân viên. Ví dụ khu chế xuất 500 nhân viên cần: 500 × 50 × 3 = 75.000 lít cho nước sinh hoạt. Nước sản xuất tính theo quy trình cụ thể, thường dao động 100-300 lít/sản phẩm tùy ngành. Nước PCCC tối thiểu 300 lít/phút × 60 phút = 18.000 lít theo tiêu chuẩn.

Dung tích dự trữ khẩn cấp nên bằng 20% tổng nhu cầu để đảm bảo hoạt động liên tục khi có sự cố. Với ví dụ trên, tổng dung tích khuyến nghị khoảng 120-150m³, có thể chia thành 2-3 bồn để tăng tính an toàn và linh hoạt vận hành.

Đánh Giá Địa Hình và Điều Kiện Môi Trường

Nền móng lắp đặt phải có khả năng chịu tải tối thiểu 1.500kg/m² cho bồn inox và 1.200kg/m² cho composite. Độ phẳng cho phép sai lệch tối đa 5mm trên mỗi mét chiều dài. Hệ thống thoát nước xung quanh bồn cần đảm bảo không bị ngập úng trong mùa mưa.

Khoảng cách an toàn từ bồn đến công trình khác tối thiểu 1,5m để thuận tiện bảo dưỡng và sửa chữa. Đường tiếp cận cho xe vận chuyển và cần cẩu cần có bán kính quay tối thiểu 12m và chiều rộng 4m. Yếu tố gió, nhiệt độ và độ ẩm môi trường cũng ảnh hưởng đến lựa chọn vật liệu và thiết kế chi tiết.

Tiêu Chí Lựa Chọn Nhà Cung Cấp Uy Tín

Nhà cung cấp phải có kinh nghiệm tối thiểu 10 năm trong lĩnh vực bồn chứa công nghiệp và chứng nhận ISO 9001:2015 còn hiệu lực. Danh sách tham khảo khách hàng nên bao gồm ít nhất 20 dự án tương tự đã vận hành thành công trên 5 năm. Năng lực sản xuất tối thiểu 50 bồn/năm để đảm bảo kinh nghiệm và chất lượng ổn định.

Dịch vụ hậu mãi phải bao gồm bảo hành tối thiểu 24 tháng, hỗ trợ kỹ thuật 24/7 và cam kết thời gian phản hồi khẩn cấp dưới 4 giờ. Chứng chỉ chất lượng sản phẩm từ các tổ chức uy tín như Bureau Veritas, TÜV SÜD hay SGS là yếu tố quan trọng để đánh giá độ tin cậy.

Phân Tích Chi Phí Toàn Diện

Chi phí bồn lắp ghép inox dao động 15-25 triệu đồng/m³ tùy độ phức tạp và yêu cầu kỹ thuật. Composite FRP có giá 8-15 triệu đồng/m³, tiết kiệm 30-40% chi phí đầu tư ban đầu. Chi phí thi công và lắp đặt thêm 2-3 triệu đồng/m³, bao gồm vận chuyển, cẩu lắp và kiểm thử.

Chi phí vận hành hàng năm bao gồm điện năng (500-800 nghìn đồng/m³/năm), bảo dưỡng (300-500 nghìn đồng/m³/năm) và thay thế phụ kiện (200-300 nghìn đồng/m³/năm). Tính tổng chi phí sở hữu trong 20 năm, bồn inox có TCO thấp hơn 15-20% so với composite do tuổi thọ dài hơn và chỉ số bảo dưỡng thấp.

Quy Trình Lắp Đặt Bồn Lắp Ghép – Hướng Dẫn Chi Tiết

Lắp đặt bồn lắp ghép là một quy trình kỹ thuật đòi hỏi sự chính xác tuyệt đối trong từng mối nối và hệ thống giằng chống. Khác với bồn đúc sẵn, bồn lắp ghép được hình thành từ hàng trăm module riêng lẻ ngay tại công trường, cho phép linh hoạt tối đa về không gian nhưng cũng đặt ra những yêu cầu khắt khe về trình độ tay nghề và quy trình kiểm soát chất lượng.

Chuẩn Bị Địa Điểm và Nền Móng

Quy trình chuẩn bị bắt đầu với khảo sát địa chất để xác định sức chịu tải của đất nền. Nền móng bê tông cấp độ bền B20 với độ dày tối thiểu 150mm cho bồn dưới 50m³ và 200mm cho bồn lớn hơn. Lớp sand cushion dày 50mm được trải đều trên bề mặt bê tông để tạo độ êm ái và phân tán tải trọng.

Hệ thống thoát nước được làm bằng rãnh bê tông U200 xung quanh bồn, kết nối với cống thoát nước chính của nhà máy. Van đáy và đường ống nối được pre-install trước khi lắp panel để tránh khó khăn trong thi công. Kiểm tra độ phẳng bằng thủy bình laser với sai số cho phép ±2mm/m.

Quy Trình Lắp Ghép Panel và Hàn Argon

Lắp đặt bắt đầu từ panel đáy, sử dụng cần cẩu 5 tấn để di chuyển và định vị chính xác. Thứ tự lắp panel thành từ hàng dưới lên trên, đảm bảo các mối nối theo đúng bản vẽ thiết kế. Mỗi panel được cố định tạm bằng kẹp định vị trước khi thực hiện hàn chính thức.

Hàn TIG với dòng điện 80-120A, tốc độ di chuyển 15-20cm/phút và sử dụng que hàn inox ER316L. Nhiệt độ giữa các đường hàn không vượt quá 150°C để tránh biến dạng nhiệt. Mỗi mối hàn được kiểm tra bằng penetrant test và được ghi nhận trong bản check-list chất lượng.

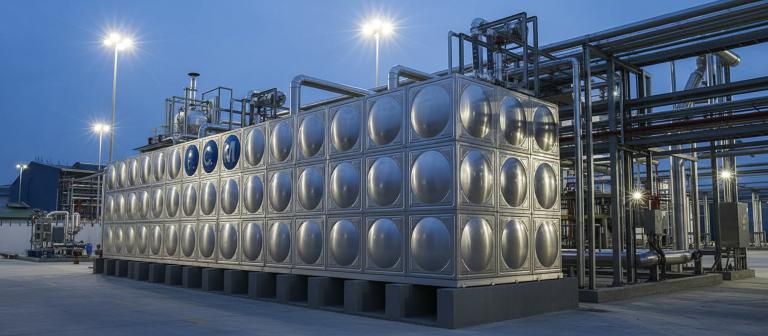

Thời Gian Lắp Đặt và Ảnh Hưởng Đến Sản xuất

Thời gian lắp đặt phụ thuộc vào dung tích: bồn 10m³ mất 2-3 ngày, 50m³ cần 4-5 ngày và 200m³ mất 7-10 ngày hoàn thành. Để giảm tác động đến sản xuất, ICM thường bố trí thi công vào ca tối và cuối tuần. Âm thanh từ việc hàn và cẩu lắp được kiểm soát dưới 70dB theo quy định an toàn lao động.

Lịch trình thi công được phối hợp chặt chẽ với bộ phận sản xuất để tránh gián đoạn hoạt động quan trọng. Phương án dự phòng bao gồm nguồn nước tạm thời và hệ thống PCCC di động trong suốt quá trình thi công.

Kiểm Tra Chất Lượng và Bàn Giao

Kiểm tra rò rỉ bằng soap test với áp suất 0,05MPa trong 4 giờ đầu, sau đó áp suất test 1,5 lần áp suất thiết kế trong 24 giờ. Không được phát hiện bất kỳ giọt nước hay bọt khí nào tại các mối nối. Kiểm tra chất lượng nước đầu ra theo 12 chỉ tiêu chính của TCVN 5993:2018.

Bàn giao kèm theo sổ tay vận hành chi tiết, sơ đồ mạng lưới đường ống và cam kết bảo hành 24 tháng. Đào tạo vận hành cho đội ngũ kỹ thuật của khách hàng về các thao tác cơ bản như vệ sinh, kiểm tra và bảo dưỡng định kỳ.

Những Lỗi Thường Gặp và Cách Tránh

Lỗi phổ biến nhất là không chuẩn bị nền móng đúng tiêu chuẩn, dẫn đến bồn bị lún không đều và gây nứt các mối hàn. Việc chọn sai vật liệu so với tính chất nước sử dụng cũng gây ra các vấn đề về ăn mòn và tuổi thọ. Hàn không đảm bảo chất lượng do thợ thiếu kinh nghiệm hoặc điều kiện thời tiết bất lợi.

Để tránh các lỗi này, ICM luôn tiến hành khảo sát kỹ lưỡng trước thi công, tư vấn vật liệu phù hợp và chỉ sử dụng thợ hàn có chứng chỉ quốc tế. Kiểm thử áp suất được thực hiện nghiêm ngặt và không bàn giao bồn nếu chưa đạt 100% tiêu chuẩn chất lượng.

Kết luận

Bồn lắp ghép khu chế xuất đã chứng minh là giải pháp tối ưu cho việc cấp nước công nghiệp với nhiều ưu điểm vượt trội về thời gian thi công, linh hoạt mở rộng và hiệu quả chi phí. Việc lựa chọn vật liệu phù hợp, nhà cung cấp uy tín và tuân thủ đúng quy trình kỹ thuật sẽ đảm bảo hệ thống vận hành ổn định trong nhiều thập kỷ.

Công ty TNHH Cơ Khí Công Nghiệp ICM với hơn 15 năm kinh nghiệm trong lĩnh vực bồn chứa công nghiệp, cam kết mang đến giải pháp toàn diện và chất lượng cao nhất cho các dự án khu chế xuất. Để nhận tư vấn chi tiết về nhu cầu cụ thể của doanh nghiệp, vui lòng liên hệ hotline 24/7 của ICM để được hỗ trợ tận tình và chuyên nghiệp.
