Kiểm Định Chất Lượng Bồn Lắp Ghép: Quy Trình, Tiêu Chuẩn Và Hướng Dẫn Thực Hiện

Bồn chứa lắp ghép đóng vai trò quan trọng trong việc lưu trữ hóa chất, xăng dầu, khí hóa lỏng và nước sạch tại các nhà máy công nghiệp. Kiểm định chất lượng bồn lắp ghép là quy trình bắt buộc theo pháp luật nhằm đảm bảo an toàn vận hành và ngăn ngừa tai nạn nghiêm trọng. Công ty TNHH Cơ Khí Công Nghiệp ICM với hơn 15 năm kinh nghiệm trong thiết kế và sản xuất bồn chứa, xin chia sẻ hướng dẫn chi tiết về quy trình kiểm định 7 bước và các tiêu chuẩn kỹ thuật áp dụng.

Bồn Lắp Ghép Là Gì Và Tại Sao Kiểm Định Chất Lượng Quan Trọng

Bồn lắp ghép là thiết bị chứa được gia công từ các tấm panel inox, thép cacbon hoặc composite, sau đó lắp ráp bằng hệ thống bu lông và gioăng kín tại hiện trường. Khác với bồn hàn, bồn lắp ghép có thể tháo rời để vận chuyển và lắp đặt ở những vị trí khó tiếp cận.

Phân loại theo vật liệu chế tạo bao gồm ba nhóm chính. Bồn inox 304/316 thường được sử dụng cho ngành thực phẩm, dược phẩm và hóa chất ít ăn mòn với tuổi thọ 15-20 năm. Bồn thép tráng kẽm hoặc sơn epoxy phù hợp cho nước sạch, nước thải và một số hóa chất công nghiệp với chi phí thấp hơn. Bồn composite FRP được ưa chuộng trong môi trường ăn mòn mạnh như axit, kiềm và nước biển.

Mục đích chính của kiểm định chất lượng bồn lắp ghép là đánh giá tình trạng kỹ thuật, phát hiện khuyết tật có thể dẫn đến rò rỉ hoặc vỡ bồn. Theo thống kê của Tổng cục Tiêu chuẩn Đo lường Chất lượng, gần 60% các vụ tai nạn nghiêm trọng tại khu công nghiệp liên quan đến thiết bị chứa không được kiểm định định kỳ.

Yêu cầu pháp lý được quy định tại Nghị định 44/2016/NĐ-CP về an toàn lao động đối với máy, thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Bồn chứa hóa chất từ 1m³ trở lên hoặc bồn chịu áp suất trên 0.1 MPa bắt buộc phải kiểm định lần đầu trước khi đưa vào sử dụng và kiểm định định kỳ theo chu kỳ quy định.

Các Tiêu Chuẩn Và Quy Chuẩn Kỹ Thuật Áp Dụng

Hệ thống tiêu chuẩn Việt Nam áp dụng chủ yếu là TCVN 6304:2016 về bồn chứa thép không chịu áp suất và QCVN 06:2010/BLĐTBXH về an toàn kỹ thuật đối với bồn chứa. Đối với các dự án FDI và đơn hàng xuất khẩu, các tiêu chuẩn quốc tế như ISO 12944 về chống ăn mòn và EN 14015 về bồn thép đứng được áp dụng thêm.

Yêu cầu độ dày thành tối thiểu phụ thuộc vào vật liệu và môi trường sử dụng. Bồn inox 304 yêu cầu độ dày tối thiểu 2mm cho nước sạch và 3mm cho hóa chất có tính ăn mòn nhẹ. Bồn thép cacbon cần độ dày tối thiểu 4mm và phải có lớp phủ chống ăn mòn đạt chuẩn.

Tiêu chuẩn loại hàn được quy định nghiêm ngặt với mối hàn toàn thâm cho các vùng chịu ứng suất cao. Áp suất thử thủy lực thường gấp 1.25 lần áp suất làm việc thiết kế, giữ ổn định trong 30 phút không được giảm quá 2%.

Khác biệt đáng kể giữa bồn hóa chất và bồn nước thể hiện ở yêu cầu vật liệu, hệ thống thông khí và chu kỳ kiểm định. Bồn hóa chất yêu cầu inox chuyên dụng, hệ thống khí nitrogen dư và kiểm định 2 năm một lần thay vì 3 năm như bồn nước.

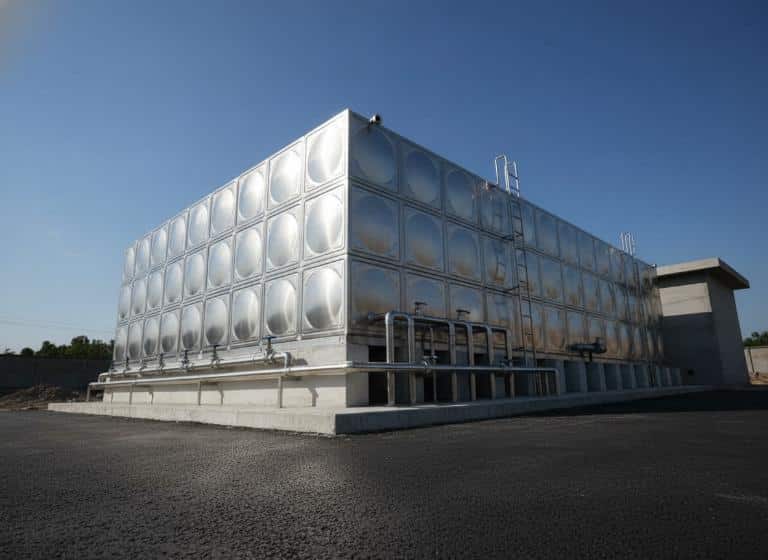

Chuẩn Bị Hồ Sơ, Tài Liệu Và Điều Kiện Trước Kiểm Định

Kiểm định chất lượng bồn lắp ghép lần đầu yêu cầu hồ sơ thiết kế chi tiết bao gồm bản vẽ kỹ thuật, thuyết minh tính toán cường độ, chứng chỉ vật liệu và quy trình hàn. Hồ sơ lắp đặt cần có biên bản nghiệm thu từng giai đoạn, báo cáo thử nghiệm và chứng chỉ thợ hàn đạt chuẩn.

Đối với kiểm định định kỳ, hồ sơ bao gồm giấy chứng nhận kiểm định lần trước, nhật ký vận hành và bảo dưỡng, báo cáo các sự cố đã xảy ra nếu có. Nhà máy cần cung cấp thông tin về loại chất lỏng chứa, điều kiện vận hành và các thay đổi so với thiết kế ban đầu.

Yêu cầu đặc biệt cho bồn chứa hóa chất độc hại bao gồm giấy phép môi trường, kế hoạch ứng phó sự cố và báo cáo đánh giá tác động môi trường. Một số loại hóa chất như axit mạnh, dung môi hữu cơ yêu cầu thêm chứng chỉ tương thích vật liệu từ nhà sản xuất.

Điều kiện chuẩn bị bồn trước kiểm định đòi hỏi làm sạch hoàn toàn bên trong, đảm bảo không còn cặn lắng hoặc hơi độc. Bồn phải được cách ly khỏi hệ thống đường ống, giảm áp về mức khí quyển và kiểm tra nồng độ khí độc dưới ngưỡng cho phép.

Yêu cầu môi trường xung quanh bao gồm không gian tối thiểu 2 mét xung quanh bồn để thiết bị kiểm tra tiếp cận, ánh sáng đầy đủ và nguồn điện ổn định cho các thiết bị thử nghiệm chuyên dụng.

7 Bước Quy Trình Kiểm Định Chất Lượng Bồn Lắp Ghép

Quy trình kiểm định chất lượng bồn lắp ghép được ICM áp dụng theo tiêu chuẩn quốc gia gồm 7 bước chính, đảm bảo đánh giá toàn diện từ hồ sơ thiết kế đến thử nghiệm thực tế.

Bước đầu tiên là kiểm tra hồ sơ kỹ thuật và xác định loại kiểm định phù hợp. Chuyên gia kiểm định sẽ đối chiếu thông số thiết kế với tiêu chuẩn áp dụng, xác định các điểm trọng yếu cần kiểm tra đặc biệt và lập kế hoạch thử nghiệm chi tiết.

Kiểm tra kỹ thuật bên ngoài bồn tập trung vào việc đánh giá tình trạng tổng thể và các khuyết tật có thể nhìn thấy được. Quy trình này thường mất 2-3 giờ tùy theo kích thước bồn.

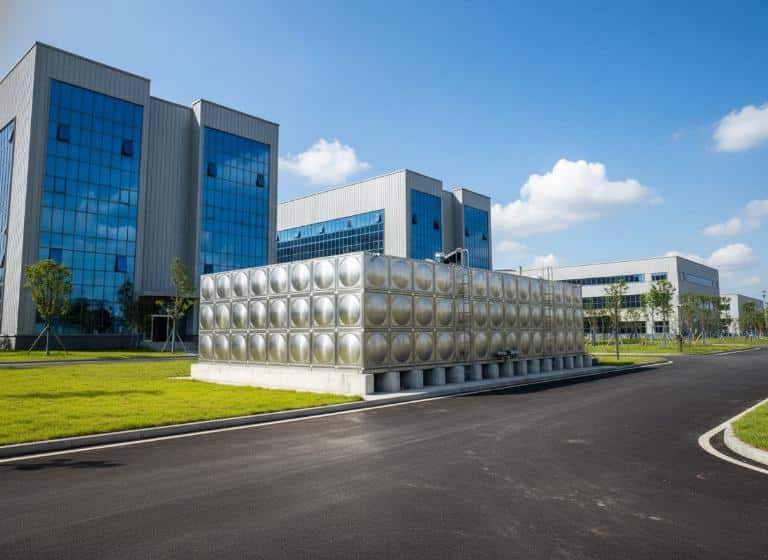

Kiểm Tra Ngoài Bồn

Kiểm tra vỏ bồn và hệ thống mối hàn bao gồm việc đánh giá tình trạng bề mặt, phát hiện vết nứt, biến dạng hoặc ăn mòn cục bộ. Mối hàn dọc và ngang được kiểm tra bằng mắt thường kết hợp kính lúp 10X để phát hiện các khuyết tật như rỗ khí, xỉ hàn hoặc thiếu liền tục.

Đánh giá hệ thống chân đế và liên kết bu lông tập trung vào độ thẳng đứng của bồn, tình trạng căng bu lông và sự xuất hiện của nứt ở vùng ứng suất tập trung. Van khóa, đồng hồ đo và hệ thống tiếp đất được kiểm tra về mặt kỹ thuật và an toàn điện.

Kiểm Tra Trong Bồn

Việc kiểm tra mặt trong thành bồn và hệ thống mối hàn nội tại yêu cầu kỹ thuật viên có kinh nghiệm đi xuống bên trong bồn với đầy đủ trang bị bảo hộ. Quá trình này tập trung vào các vùng dễ bị ăn mòn như gần đáy bồn, vùng tiếp xúc với bề mặt chất lỏng.

Đánh giá tình trạng đáy bồn và các lỗ nối đường ống là điểm quan trọng vì đây là vị trí chịu áp lực thủy tĩnh lớn nhất. Các dấu hiệu thấm dột, ăn mòn điểm hoặc biến dạng có thể dự báo nguy cơ hỏng hóc nghiêm trọng.

Kiểm Tra Không Phá Hủy NDT

Phương pháp siêu âm được sử dụng để đo độ dày thành bồn và phát hiện các khuyết tật bên trong vật liệu. Kỹ thuật từ tính áp dụng cho thép cacbon giúp phát hiện các vết nứt sâu không thể quan sát bằng mắt thường.

Kiểm tra thẩm thấu bằng chất lỏng màu được áp dụng trên các mối hàn quan trọng để phát hiện vi nứt. Tiêu chuẩn chấp nhận thường không cho phép các khuyết tật dài hơn 3mm hoặc sâu hơn 10% độ dày thành.

Thử Thủy Lực

Quy trình tăng áp từ từ với tốc độ không quá 0.1 MPa/phút để tránh sốc áp suất. Áp suất thử được duy trì ổn định trong 30 phút, sau đó giảm xuống áp suất làm việc và kiểm tra thêm 2 giờ.

Tiêu chuẩn đánh giá kết quả thử nghiệm yêu cầu không có rò rỉ nhìn thấy được, không biến dạng vĩnh viễn và độ giảm áp suất không vượt quá 2% trong thời gian thử.

Thử Kín Và Kiểm Tra Thiết Bị Phụ

Thử kín bằng khí nitrogen với áp suất thấp 0.05-0.1 MPa giúp phát hiện các rò rỉ nhỏ không thể phát hiện bằng thử thủy lực. Dung dịch xà phòng được sử dụng để làm nổi bọt tại các vị trí rò rỉ.

Kiểm tra van an toàn, mặt bích nối ống và hệ thống tiếp đất điện đảm bảo hoạt động đúng chức năng và đạt tiêu chuẩn an toàn. Hệ thống thông khí và đo mức cần được hiệu chuẩn theo quy định.

So Sánh Quy Trình Kiểm Định Theo Loại Bồn

Loại bồn	Mức độ kiểm định	Yêu cầu chính	Thử nghiệm đặc biệt	Chu kỳ kiểm định
Bồn chứa hóa chất độc hại	Rất nghiêm ngặt	Kiểm tra tương thích vật liệu, đảm bảo an toàn vận hành	Thử nghiệm chịu nhiệt, đánh giá hệ thống chống tĩnh điện	Theo quy định riêng (thường ngắn)
Bồn xăng dầu	Nghiêm ngặt	Tuân thủ tiêu chuẩn TCVN 6665:2016	Chống cháy nổ, hệ thống thu hồi hơi	18 tháng/lần
Bồn LPG (khí hóa lỏng)	Rất nghiêm ngặt	Đảm bảo an toàn áp suất và vận hành	Thử nghiệm nhiệt độ thấp, giám sát áp suất, đánh giá chịu tải động	12 tháng/lần
Bồn chứa nước	Cơ bản	Đảm bảo chất lượng nước, không nhiễm bẩn từ vật liệu	Kiểm tra vệ sinh, vật liệu an toàn thực phẩm	2 năm/lần (phổ biến)

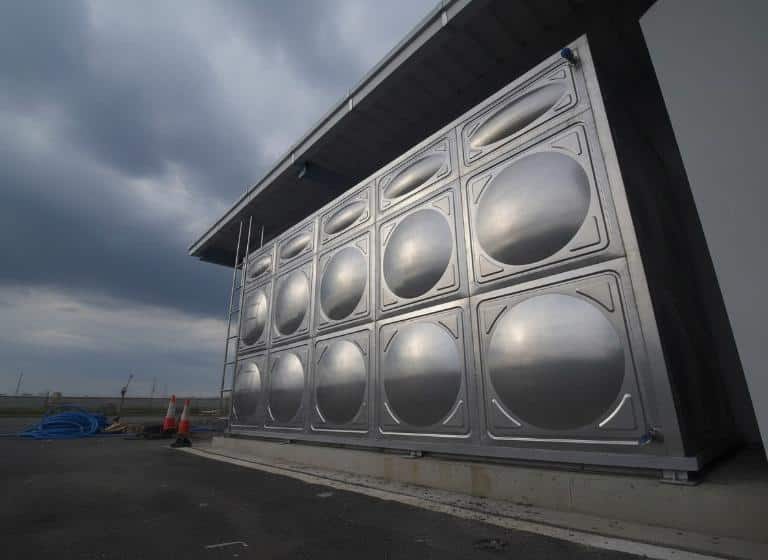

Các Khuyết Tật Phổ Biến, Nguyên Nhân Và Cách Khắc Phục

Khuyết tật mối hàn chiếm tỷ lệ cao nhất trong các vấn đề phát hiện được, bao gồm nứt hàn do ứng suất nhiệt, rỗ khí do kỹ thuật hàn không đạt chuẩn và không liền tục do chuẩn bị mép hàn kém. Chi phí sửa chữa mối hàn dao động 5-15 triệu đồng tùy theo mức độ và vị trí.

Biến dạng vỏ bồn thường xảy ra do quá tải, nền móng lún không đều hoặc tác động nhiệt độ. Rỉ sét và ăn mòn cục bộ phổ biến ở bồn thép không được bảo dưỡng định kỳ. Phương pháp khắc phục bao gồm gia cố kết cấu, thay thế panel bị hỏng hoặc xử lý chống ăn mòn.

Rò rỉ tại van, mặt bích và đường ống thường do gioăng cao su bị lão hóa, bu lông lỏng hoặc mặt bích bị cong vênh. Chi phí khắc phục tương đối thấp 2-5 triệu đồng nhưng cần thực hiện nhanh chóng để tránh sự cố lớn.

Biện pháp phòng tránh khuyết tật bao gồm chương trình bảo dưỡng định kỳ hàng tháng, kiểm soát chất lượng vật liệu đầu vào và đào tạo nhân viên vận hành chuyên nghiệp.

Lịch Trình Kiểm Định Định Kỳ, Chi Phí Và Thời Gian

Thời hạn kiểm định phụ thuộc vào loại bồn và tính chất chất lỏng chứa. Bồn nước sạch kiểm định 3 năm một lần, bồn hóa chất 2 năm, bồn xăng dầu 18 tháng và bồn khí LPG 12 tháng một lần.

Chi phí kiểm định cơ bản cho bồn 10-50m³ dao động 15-25 triệu đồng bao gồm kiểm tra kỹ thuật và thử thủy lực. Kiểm tra không phá hủy NDT tính thêm 5-10 triệu đồng tùy theo phạm vi và phương pháp áp dụng.

Chi phí sửa chữa và tái kiểm định có thể lên đến 50-100 triệu đồng nếu phát hiện khuyết tật nghiêm trọng. Thời gian thực hiện kiểm định thông thường 3-5 ngày, nhưng có thể kéo dài 2-3 tuần nếu cần sửa chữa.

Lập lịch kiểm định hiệu quả nên kết hợp với kế hoạch bảo dưỡng định kỳ để giảm thiểu thời gian dừng sản xuất. Chi phí mất sản xuất thường gấp 2-3 lần chi phí kiểm định thực tế.

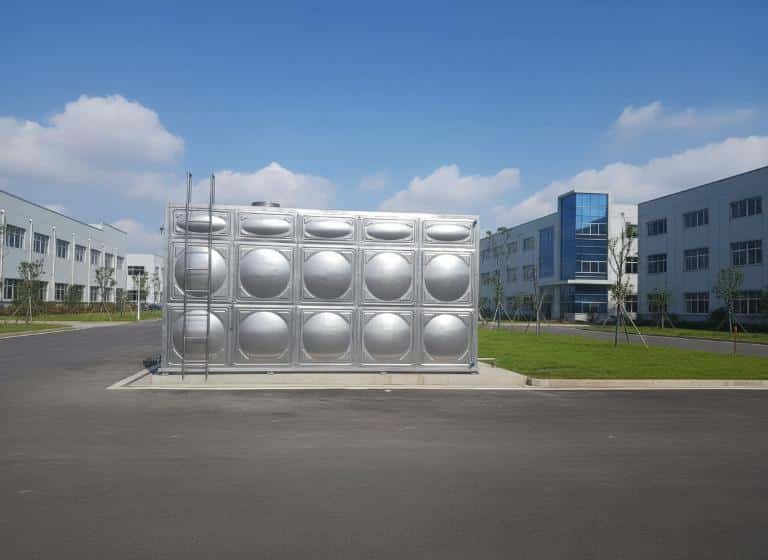

Hướng Dẫn Chọn Cơ Quan Kiểm Định Và Xử Lý Kết Quả

Tiêu chí chọn tổ chức kiểm định uy tín bao gồm giấy phép hoạt động từ Bộ Lao động Thương binh và Xã hội, năng lực kỹ thuật về thiết bị thử nghiệm và kinh nghiệm trong lĩnh vực tương tự. ICM khuyến nghị chọn đơn vị có ít nhất 5 năm kinh nghiệm và trang thiết bị hiện đại.

Báo cáo kiểm định và giấy chứng nhận phải được cấp trong vòng 15 ngày kể từ khi hoàn thành thử nghiệm. Giấy chứng nhận có giá trị pháp lý cao, được các cơ quan an toàn lao động và phòng cháy chữa cháy công nhận.

Quy trình xử lý khi kiểm định không đạt yêu cầu: dừng sử dụng bồn ngay lập tức, lập kế hoạch sửa chữa chi tiết và thực hiện tái kiểm định sau khi hoàn thành khắc phục. Thời gian tái kiểm định thường diễn ra trong vòng 30 ngày.

Ý nghĩa pháp lý của giấy chứng nhận kiểm định là cơ sở để các cơ quan chức năng cấp giấy phép hoạt động, gia hạn bảo hiểm và xác định trách nhiệm pháp lý khi xảy ra sự cố.

Bảo Trì Bồn Giữa Các Lần Kiểm Định

Chế độ bảo trì hàng tháng bao gồm kiểm tra trực quan bề mặt ngoài, đo mức chất lỏng và kiểm tra hoạt động của các thiết bị đo lường. Bảo trì hàng quý yêu cầu vệ sinh bồn, kiểm tra hệ thống thông khí và hiệu chuẩn đồng hồ đo áp suất.

Kiểm tra định kỳ hàng năm do kỹ thuật viên chuyên nghiệp thực hiện bao gồm đo độ dày thành tại các điểm quan trọng, kiểm tra tình trạng mối hàn bằng phương pháp không phá hủy và đánh giá hệ thống chống ăn mòn.

Bảng kiểm tra cho nhân viên bảo trì cần bao gồm 20 hạng mục cơ bản từ kiểm tra rò rỉ, đo nhiệt độ đến đánh giá tình trạng nền móng. Việc ghi chép chi tiết giúp theo dõi xu hướng xuống cấp và dự báo thời điểm cần bảo dưỡng lớn.

Hệ thống theo dõi tình trạng bồn hiện đại sử dụng cảm biến IoT để giám sát liên tục các thông số quan trọng như áp suất, nhiệt độ và mức độ ăn mòn, cảnh báo sớm khi có bất thường.

Câu Hỏi Thường Gặp

Bồn lắp ghép mới có bắt buộc kiểm định lần đầu không?

Theo quy định tại Nghị định 44/2016, tất cả bồn chứa có dung tích từ 1m³ trở lên hoặc chịu áp suất từ 0.1 MPa đều bắt buộc kiểm định lần đầu trước khi đưa vào sử dụng.

Kiểm định lần đầu khác gì với kiểm định định kỳ?

Kiểm định lần đầu tập trung vào việc đối chiếu thực tế với thiết kế, trong khi kiểm định định kỳ đánh giá sự xuống cấp theo thời gian và tác động của môi trường vận hành.

Thử thủy lực là gì và tại sao bắt buộc?

Thử thủy lực là quy trình tăng áp suất nước bên trong bồn lên 1.25 lần áp suất thiết kế để kiểm tra khả năng chịu tải và phát hiện rò rỉ. Đây là phương pháp hiệu quả nhất để đánh giá tính toàn vẹn của bồn.

Sử dụng bồn hết hạn kiểm định sẽ bị phạt như thế nào?

Theo Nghị định 95/2021, vi phạm về kiểm định thiết bị có thể bị phạt từ 50-200 triệu đồng đối với doanh nghiệp và buộc dừng hoạt động cho đến khi khắc phục.

Kiểm định chất lượng bồn lắp ghép không chỉ là yêu cầu pháp lý mà còn là trách nhiệm đối với an toàn của người lao động và môi trường. Việc thực hiện đúng quy trình kiểm định và bảo trì định kỳ sẽ giúp doanh nghiệp vận hành hiệu quả, an toàn và tuân thủ đầy đủ các quy định của pháp luật.
