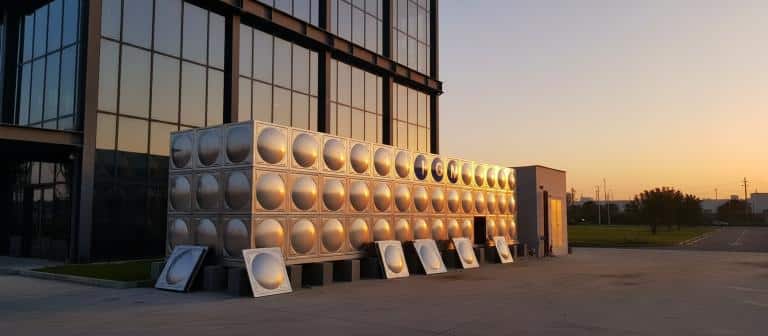

Những Lưu Ý Lắp Bồn Lắp Ghép Quan Trọng Bạn Cần Biết

Việc lắp đặt bồn chứa lắp ghép đòi hỏi độ chính xác cao và kinh nghiệm chuyên môn sâu rộng. Với hơn 15 năm kinh nghiệm trong lĩnh vực sản xuất và lắp đặt thiết bị công nghiệp, Công ty TNHH Cơ Khí Công Nghiệp ICM xin chia sẻ những lưu ý lắp bồn lắp ghép chi tiết nhất. Bài viết này sẽ hướng dẫn từng bước chuẩn bị nền móng, lựa chọn vật liệu chất lượng, quy trình lắp đặt 7 bước chuẩn kỹ thuật, xử lý rò rỉ và bảo trì định kỳ để đảm bảo tuổi thọ 15-20 năm cho hệ thống lưu trữ.

Chuẩn Bị Địa Điểm Và Yêu Cầu Nền Móng Để Lắp Đặt Bồn Lắp Ghép

Nền móng là yếu tố quyết định tuổi thọ và độ an toàn của toàn bộ hệ thống bồn chứa. Theo kinh nghiệm thực tế của ICM, việc chuẩn bị mặt bằng không đạt chuẩn là nguyên nhân chính gây ra 70% các sự cố trong quá trình vận hành.

Tiêu Chuẩn Độ Phẳng Mặt Bằng Và Phương Pháp Đo Lường

Độ phẳng mặt bằng phải đạt tiêu chuẩn 10mm trên diện tích 2m², đây là yêu cầu bắt buộc để đảm bảo lực tác động lên bồn được phân tán đều. Các Lưu ý lắp bồn lắp ghép quan trọng nhất liên quan đến việc đo lường chính xác bao gồm ba phương pháp chính.

Phương pháp thủy bình laser là chuẩn xác nhất, cho phép đo lường với độ lệch không quá 5mm trên diện tích 10m². Thước độ phẳng chuyên dụng dài 3-5 mét giúp kiểm tra các điểm gồ ghề cục bộ. Phương pháp dây căng kết hợp với thước đo giúp kiểm tra độ phẳng tổng thể của toàn bộ khu vực lắp đặt.

Xử lý năm loại bề mặt không đạt chuẩn đòi hỏi kỹ thuật riêng biệt. Bề mặt gồ ghề cần san phẳng bằng máy xúc mini và lu nhỏ. Vùng lún cần đắp đất sét hoặc cát mịn rồi đầm chặt đến độ K95. Khu vực nứt nẻ phải được hàn kín bằng nhựa đường hoặc xi măng chuyên dụng. Dầu mỡ phải được làm sạch bằng dung dịch tẩy rửa công nghiệp. Rác thải và tạp chất phải được dọn sạch hoàn toàn trước khi tiến hành lắp đặt.

Tính Toán Tải Trọng Nền Và Yêu Cầu Chịu Lực

Công thức tính tải trọng chuẩn là: (Dung tích × 1000) + trọng lượng vỏ bồn + các phụ kiện đi kèm. Ví dụ, bồn 5000 lít có trọng lượng thực tế là 5000kg nước + 150kg vỏ bồn + 50kg phụ kiện = 5200kg.

Hệ số an toàn tối thiểu phải gấp 4 lần trọng tải thực tế, nghĩa là nền móng phải chịu được tối thiểu 20800kg cho bồn 5000 lít. Đây là một trong những Lưu ý lắp bồn lắp ghép cực kỳ quan trọng mà nhiều đơn vị thi công thường bỏ qua, dẫn đến sự cố nghiêm trọng.

Vị Trí Lắp Đặt Theo Quy Chuẩn Kỹ thuật

Khoảng cách tối thiểu từ tường là 30cm để đảm bảo không gian bảo trì và thoát khí. Khoảng cách từ trần tối thiểu 40cm giúp thuận tiện cho việc lắp đặt nắp bồn và các thiết bị điều khiển phía trên.

Cần tránh bảy vị trí không phù hợp bao gồm: lối đi chính của nhà xưởng, khu vực cầu thang và lối thoát hiểm, nơi có ánh sáng mặt trời chiếu trực tiếp, khu vực có rung động mạnh từ máy móc, gần nguồn nhiệt như lò nướng hoặc động cơ, khu vực có nguy cơ ngập nước và vùng có dây điện cao thế đi qua.

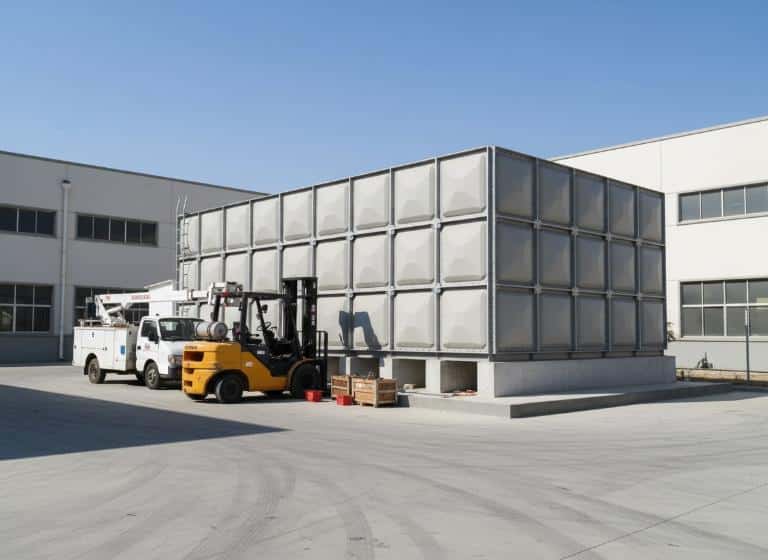

Lựa Chọn Vật Liệu Panel, Gioăng, Bulong Đạt Tiêu Chuẩn Chất Lượng

Chất lượng vật liệu quyết định 80% tuổi thọ của bồn lắp ghép. Việc lựa chọn sai vật liệu không chỉ ảnh hưởng đến hiệu quả sử dụng mà còn gây nguy hiểm cho an toàn sản xuất.

Xác Minh Chất Liệu Inox SUS304 Và SUS316 Phù Hợp Môi Trường

Inox SUS304 có độ bền tiêu chuẩn, chịu nhiệt độ cao đến 800°C, phù hợp với môi trường nước sạch và hóa chất nhẹ. Đây là lựa chọn kinh tế cho các ứng dụng dân dụng và công nghiệp nhẹ.

Inox SUS316 chịu được môi trường khắc nghiệt với hàm lượng muối cao, acid mạnh và môi trường biển. Độ dày vỏ tiêu chuẩn 1.5-2mm đảm bảo khả năng chống ăn mòn tối ưu. Các Lưu ý lắp bồn lắp ghép về chất liệu này đặc biệt quan trọng đối với các nhà máy hóa chất và dược phẩm.

Tiêu Chuẩn Gioăng Silicone/NBR Và Khả Năng Chống Rò Rỉ

Ba loại gioăng phổ biến có ưu nhược điểm riêng biệt. Gioăng NBR (Nitrile Butadiene Rubber) có khả năng chống dầu mỡ tốt, độ bền cơ học cao nhưng không chịu được nhiệt độ quá cao. Gioăng silicone chịu nhiệt tốt, không độc hại với thực phẩm nhưng khả năng chống dầu kém hơn. Gioăng EPDM có khả năng chống ozon và thời tiết tốt, phù hợp với ứng dụng ngoài trời.

Độ dày gioăng tiêu chuẩn từ 2-4mm tùy theo áp suất làm việc. Việc kiểm tra chất lượng gioăng trước lắp đặt bao gồm: không có vết nứt hoặc biến dạng, độ đàn hồi tốt khi nén, bề mặt nhẵn mịn không có tạp chất.

Bulong Inox, Lựa Chọn Kích Cỡ Và Công Thức Xiết Chặt

Kích cỡ bulong phổ biến M8, M10, M12 tương ứng với dung tích bồn từ 1000L đến 5000L. Bulong M8 sử dụng cho bồn dưới 2000L, M10 cho bồn 2000-4000L, M12 cho bồn trên 4000L.

Độ xiết tiêu chuẩn theo mômen xoắn: M8 cần 50-60 Nm, M10 cần 80-100 Nm, M12 cần 120-150 Nm. Việc xiết đều là một trong những Lưu ý lắp bồn lắp ghép quan trọng nhất để tránh biến dạng cục bộ và đảm bảo độ kín.

Chuẩn Bị Công Cụ, Thiết Bị Và Nhân Công Lắp Đặt Chuyên Nghiệp

Trang bị đầy đủ dụng cụ chuyên dụng và nhân lực có trình độ là điều kiện tiên quyết cho một dự án lắp đặt thành công.

Danh Sách Công Cụ Hàn Argon Và Thiết Bị Đo Lường Cần Thiết

Máy hàn TIG công suất 200-400A với khả năng điều chỉnh dòng điện chính xác là thiết bị chính. Dây hàn ER308L dùng cho inox 304, ER316L dùng cho inox 316 với đường kính 2.4-3.2mm tùy độ dày tấm.

Buồng hàn argon di động đảm bảo khí bảo vệ sạch, không có độ ẩm. Dụng cụ đo bao gồm thủy bình laser độ chính xác 1mm, thước dây 5m độ chính xác cao, đồng hồ đo độ phẳng điện tử hiển thị số.

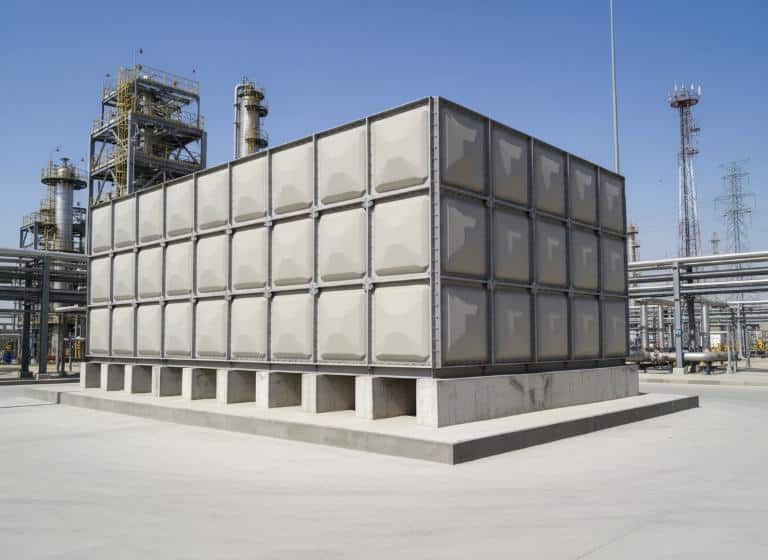

Yêu Cầu Tay Nghề, Chứng Chỉ Và Kinh Nghiệm Thợ Hàn

Chứng chỉ hàn Argon cấp A phù hợp với công việc hàn kết cấu quan trọng, cấp B cho hàn sửa chữa, cấp C cho hàn phụ trợ. Kinh nghiệm tối thiểu 3-5 năm trong lĩnh vực hàn inox công nghiệp.

Đào tạo an toàn lao động 4 giờ bắt buộc trước khi thi công bao gồm: sử dụng thiết bị bảo hộ, nhận biết nguy hiểm từ khí argon, quy trình xử lý sự cố, kỹ thuật sơ cứu cơ bản.

Chuẩn Bị Môi Trường Thi Công An Toàn Và Hiệu Quả

Khu vực thi công phải sạch sẽ, thoáng khí với hệ thống thông gió cưỡng bức. Chiếu sáng đạt chuẩn 300-500 lux để đảm bảo chất lượng mối hàn.

Nguồn điện 3 pha 380V/63A ổn định với thiết bị chống sét và aptomat bảo vệ. Hệ thống phòng cháy chữa cháy CO2 sẵn sàng với bình cứu hỏa 5kg đặt cách khu vực hàn 5-10 mét.

Quy Trình Lắp Đặt Chi Tiết 7 Bước Theo Tiêu Chuẩn Kỹ Thuật

Quy trình lắp đặt chuẩn ICM đã được kiểm chứng qua hàng trăm dự án thực tế, đảm bảo chất lượng và tiến độ tối ưu.

Chuẩn Bị Trước Lắp Đặt: Kiểm Tra Phụ Kiện

Kiểm tra chân bồn, van xả, ống nối, phao điện theo đúng danh mục hóa đơn. Mỗi chi tiết phải có tem kiểm định chất lượng và số seri rõ ràng. Việc kiểm tra bề mặt không được có vết xước sâu quá 0.5mm, không biến dạng cong vênh là những Lưu ý lắp bồn lắp ghép cơ bản nhất.

Lắp Đặt Chân Bồn Và Cố Định Vào Nền

Khoan lỗ phi 8mm sâu 80-100mm vào nền bê tông, lắp tắc kê chống thấm. Xiết bulong theo kiểu chéo (X-pattern) để đảm bảo áp lực phân tán đều. Để lại khe giãn nở 2-3mm cho mỗi khớp nối để đối phó với biến dạng nhiệt.

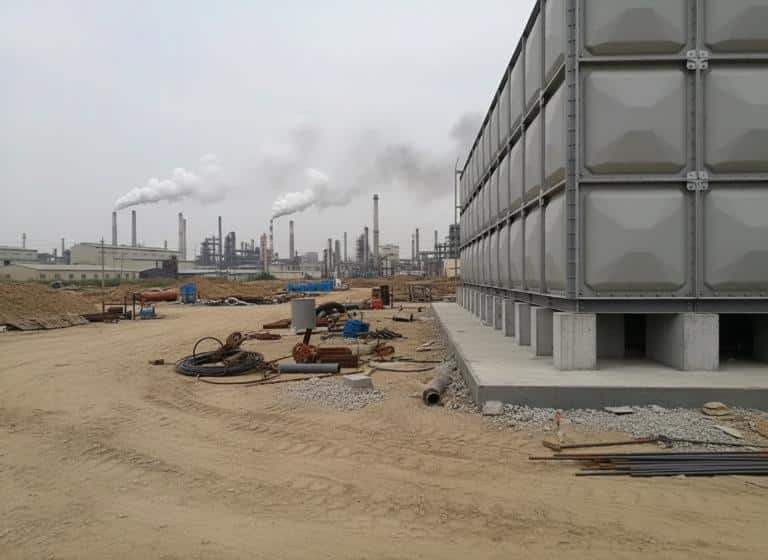

Hàn Và Lắp Ghép Cấu Trúc Bồn

Hàn mối nối bằng kỹ thuật Argon TIG với tốc độ 15-20 cm/phút, đảm bảo độ thấm đều. Kiểm tra mối hàn không có khe hở, không có lỗ khí, độ sâu thấm đạt 80% độ dày vật liệu.

Lắp Đặt Ống Dẫn Nước, Van Xả Đáy

Bọc băng teflon vào ren cút theo chiều kim đồng hồ 3-4 vòng để chống rò rỉ. Sử dụng khớp nối mềm tại vị trí nối với đường ống cứng để giảm ứng suất lên thân bồn.

Lắp Đặt Phao Điện Và Nắp Bồn

Kéo hai quả phao cách nhau 100-150mm để tránh can thiệp lẫn nhau. Hàn nắp bồn kín hoàn toàn với đường hàn liên tục, không gián đoạn quá 50mm.

Thử Nước Và Kiểm Tra Rò Rỉ

Đổ nước từ từ theo ba giai đoạn: 1/3 dung tích đầu tiên, kiểm tra 30 phút; 2/3 dung tích, kiểm tra 1 giờ; cuối cùng 90-95% dung tích, quan sát 2-4 giờ để phát hiện rò rỉ tiềm ẩn.

Xử Lý Rò Rỉ Nước Và Hàn Lại Mối Hàn Bị Bung

Rò rỉ là vấn đề phổ biến nhất trong quá trình lắp đặt, cần được xử lý nhanh chóng và hiệu quả.

Xác Định Vị Trí Rò Rỉ Và Nguyên Nhân Gốc Rễ

Rò rỉ từ mối hàn thường do hàn không đủ chặt, có khe hở hoặc nhiệt độ hàn không đạt. Rò rỉ từ cút nước do xiết lỏng, gioăng hỏng hoặc van bị mòn sau thời gian sử dụng.

Xử Lý Rò Rỉ Từ Mối Hàn Bị Bung

Xả nước khỏi khu vực rò rỉ, làm sạch bề mặt bằng bàn chải inox và dung dịch tẩy rửa. Hàn lại bằng kỹ thuật Argon TIG với các thông số tương tự lần đầu. Kiểm tra độ bám dính và tính liên tục của đường hàn mới.

Xử Lý Rò Rỉ Từ Cút Nước Và Van

Kiểm tra độ chặt của cút bằng khóa ống, thay gioăng mới nếu cần thiết. Bọc lại băng teflon theo đúng kỹ thuật, thử nước 2-4 giờ để đảm bảo hoàn toàn không rò rỉ.

Kiểm Tra Hệ Thống Điều Khiển Tự Động Và Kiểm Định Toàn Diện

Giai đoạn kiểm tra cuối cùng quyết định chất lượng toàn bộ hệ thống.

Kiểm Tra Phao Điện Và Hệ Thống Điều Khiển

Phao phải chuyển động mượt mà không bị kẹt, cảm biến hoạt động chính xác ở mức nước 10%, 50%, 90%. Thử nghiệm nhiều chu kỳ bật/tắt máy bơm tự động để đảm bảo độ tin cậy.

Kiểm Định Chứng Chỉ Và Biên Bản Nghiệm Thu

Thu thập đầy đủ giấy chứng nhận chất lượng từ nhà sản xuất panel và phụ kiện. Lập biên bản nghiệm thu chi tiết với căn cứ pháp lý rõ ràng, bao gồm các thông số kỹ thuật và cam kết bảo hành.

Lịch Trình Bảo Trì Định Kỳ Và Vệ Sinh Bồn Dài Hạn

Bảo trì định kỳ là yếu tố quyết định tuổi thọ thực tế của hệ thống bồn lắp ghép.

Kế Hoạch Bảo Trì Năm Đầu Tiên

• Tháng thứ 1: kiểm tra toàn bộ hệ thống, độ chặt bulong, chất lượng nước.
• Tháng thứ 3: vệ sinh toàn bộ bồn, thay nước cũ.
• Tháng thứ 6: kiểm tra phao điện và van điều khiển.
• Tháng 12: kiểm tra tổng thể và đánh giá hiệu quả hoạt động.

Lịch Bảo Dưỡng Dài Hạn

Hàng năm thực hiện vệ sinh toàn bộ và kiểm tra mối hàn. Sau 5 năm kiểm tra độ dày thành bồn bằng thiết bị siêu âm. Sau 10 năm thực hiện kiểm định toàn diện với cơ quan chức năng.

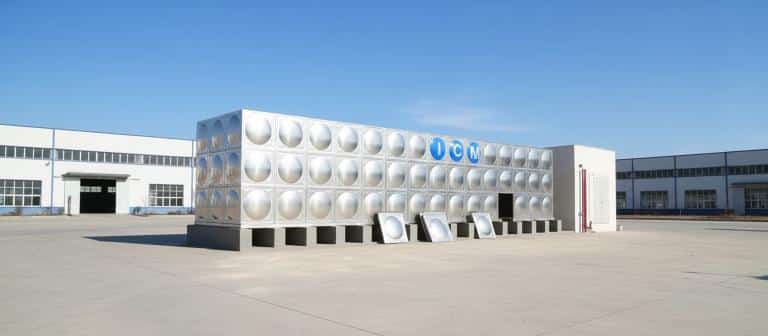

Hướng Dẫn Vệ Sinh Bồn Chi Tiết

Xả hết nước cũ, rửa 3-4 lần bằng nước sạch. Lau các góc khuất bằng khăn cotton mềm, tránh sử dụng vật liệu có tính ăn mòn. Sử dụng nước cất hoặc hệ thống khử trùng UV cho giai đoạn cuối.

Những Sai Lầm Thường Gặp Và Cách Tránh

Qua kinh nghiệm thực tế, ICM đã tổng kết 10 sai lầm phổ biến nhất có thể dẫn đến hư hỏng nghiêm trọng và giảm tuổi thọ đáng kể. Việc không kiểm tra độ phẳng nền móng đúng cách là nguyên nhân hàng đầu gây biến dạng bồn. Xiết bulong không đều làm tập trung ứng suất cục bộ. Lựa chọn gioăng không phù hợp với môi trường sử dụng gây rò rỉ dai dẳng.

Các Lưu ý lắp bồn lắp ghép về sai lầm nghiêm trọng khác bao gồm: không thử áp lực đầy đủ trước đưa vào sử dụng, bỏ qua việc bảo trì định kỳ, sử dụng công cụ không chuyên dụng, không đào tạo đầy đủ cho nhân viên vận hành.

Ước Tính Chi Phí Và So Sánh Với Loại Bồn Khác

Phân tích chi phí lắp đặt bồn 1000L đến 5000L cho thấy bồn inox lắp ghép có chi phí ban đầu cao hơn 20-30% so với bồn bê tông nhưng tiết kiệm 40-50% chi phí bảo trì trong 10 năm đầu. So với bồn FRP, inox lắp ghép có tuổi thọ dài hơn gấp đôi và khả năng tái chế cao.

Tổng kết lại, việc thực hiện đúng các Lưu ý lắp bồn lắp ghép không chỉ đảm bảo an toàn tuyệt đối mà còn tối ưu hóa hiệu quả đầu tư. Với kinh nghiệm nhiều năm trong lĩnh vực này, Công ty TNHH Cơ Khí Công Nghiệp ICM cam kết đồng hành cùng khách hàng từ khâu tư vấn, thiết kế đến lắp đặt và bảo trì định kỳ. Để được hỗ trợ kỹ thuật chuyên nghiệp và báo giá chi tiết cho dự án của mình, quý khách hàng có thể liên hệ trực tiếp với đội ngũ kỹ sư ICM qua website chính thức.
