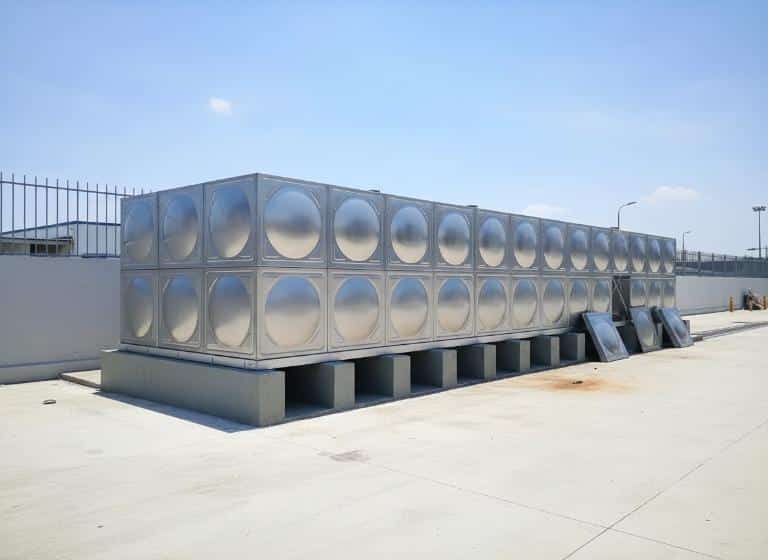

Tiêu Chuẩn Bồn Nước Lắp Ghép – Vật Liệu, Thiết Kế Và Lắp Đặt An Toàn

Tiêu chuẩn bồn nước lắp ghép đang được quan tâm nhiều trong các công trình hiện đại nhờ tính tiện lợi và hiệu quả. Công ty TNHH Cơ Khí Công Nghiệp ICM với hơn 10 năm kinh nghiệm sản xuất và lắp đặt bồn chứa công nghiệp, sẽ cung cấp hướng dẫn toàn diện về các tiêu chuẩn kỹ thuật từ vật liệu, thiết kế đến quy trình lắp đặt đảm bảo an toàn tuyệt đối.

Khái Niệm Và Đặc Điểm Cơ Bản Của Tiêu Chuẩn Bồn Nước Lắp Ghép

Tiêu chuẩn bồn nước lắp ghép quy định loại bồn chứa được sản xuất sẵn tại nhà máy thành các tấm panel riêng biệt, sau đó vận chuyển và lắp ráp trực tiếp tại hiện trường. Khác với bồn bê tông truyền thống cần đổ và dưỡng hộ trong 28 ngày, bồn lắp ghép chỉ cần 10-15 ngày để hoàn thiện từ khâu vận chuyển đến đưa vào sử dụng.

Cấu trúc cơ bản của bồn lắp ghép gồm các tấm panel thành và đáy, được liên kết bằng ốc vít inox chuyên dụng và niêm phong bằng vòng đệm cao su. Hệ thống van phao tự động và các phụ kiện cấp thoát nước được lắp đặt đồng bộ theo tiêu chuẩn kỹ thuật nghiêm ngặt.

Hiện tại có 4 loại vật liệu chính được sử dụng cho bồn nước inox lắp ghép: inox SUS 304/316 cao cấp nhất với độ bền trên 20 năm, composite FRP/GRP chống ăn mòn tốt, thép mạ kẽm HDG giá thành hợp lý và bê tông nhẹ EPS phù hợp chịu tải lớn. Mỗi loại vật liệu đều có tiêu chuẩn kỹ thuật riêng và ứng dụng phù hợp với từng nhu cầu công trình.

Tiêu Chuẩn Vật Liệu Inox SUS 304 Cho Tiêu Chuẩn Bồn Nước Lắp Ghép

Inox SUS 304 và SUS 316 là hai loại vật liệu được quy định cụ thể trong tiêu chuẩn TCVN 5834:1994 về bồn chứa nước sinh hoạt. Thành phần hóa học của inox SUS 304 chứa 18-20% Crom và 8-10.5% Niken, đảm bảo khả năng chống gỉ sét và không tác động đến chất lượng nước.

Yêu cầu về độ dày panel được quy định rất chi tiết theo dung tích: bồn 500L cần độ dày tối thiểu 1.0mm, bồn 1000-2000L cần 1.0-1.2mm, và bồn từ 3000-4000L phải đạt 1.2mm. Độ dày này được tính toán dựa trên áp suất nước và hệ số an toàn khi bồn chứa đầy nước.

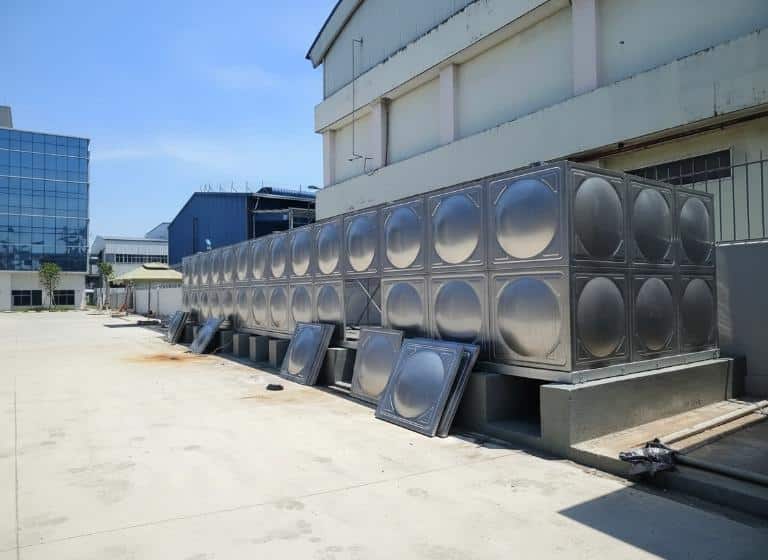

Tiêu Chuẩn Mối Hàn Và Chất Lượng

Mối hàn trong sản xuất bồn inox phải đảm bảo liên tục, đều đặn với chiều rộng tối thiểu 4mm theo quy định TCVN 5834. Kỹ thuật hàn TIG (Tungsten Inert Gas) được ưu tiên sử dụng vì tạo ra đường hàn mịn, không tạp chất và giữ nguyên độ sáng bóng tự nhiên của inox.

Chất lượng mối hàn phải qua kiểm tra bằng mắt thường và thử kín nước áp suất. Mọi khuyết tật như lỗ kim, vết nứt hay mối hàn không đều đều phải được sửa chữa hoàn toàn trước khi giao hàng. ICM áp dụng quy trình kiểm định 3 lần: sau hàn, sau lắp ráp và trước xuất xưởng.

Tiêu Chuẩn Vòng Đệm Và Phụ Kiện

Vòng đệm cao su chất lượng cao hoặc nhựa EPDM phải có độ dày đều, không biến dạng và chịu được 1.5 lần áp suất tiêu chuẩn. Kích thước vòng đệm được tiêu chuẩn hóa theo đường kính ốc vít và phải phù hợp chính xác với rãnh trên panel.

Các phụ kiện như ốc vít, van phao và đầu nối ống đều phải làm từ inox 304/316 hoặc đồng thau để đảm bảo tính đồng nhất về khả năng chống ăn mòn. Việc sử dụng phụ kiện sắt thường sẽ tạo ra điểm yếu và có thể dẫn đến rò rỉ sau thời gian sử dụng.

Tiêu Chuẩn Kích Thước Và Dung Tích Theo TCVN 5834

Dung tích tiêu chuẩn của bồn lắp ghép được quy định từ 250L đến 4000L cho gia đình, và có thể mở rộng lên 10000L cho các nhà cao tầng và công trình lớn. Sai lệch dung tích thực tế không được vượt quá 2.5% so với công bố và sai lệch kích thước không quá ±5mm theo quy định về độ chính xác sản xuất.

Các kích thước chuẩn được thiết kế tối ưu để thuận tiện vận chuyển và lắp đặt. Bồn tròn có đường kính từ 1.0m đến 2.5m, bồn vuông có cạnh từ 1.0m đến 2.0m và chiều cao thường từ 0.5m đến 2.0m tùy theo dung tích và vị trí lắp đặt.

Công Thức Tính Toán Kích Thước

Đối với bồn đứng hình trụ, tỷ lệ chiều cao và đường kính lý tưởng là 1:1 để đảm bảo cân bằng áp suất và dễ dàng vệ sinh. Công thức tính dung tích: V = π × r² × h, trong đó r là bán kính và h là chiều cao.

Bồn nằm ngang thường có tỷ lệ chiều cao bằng 0.7 lần đường kính để tối ưu diện tích mặt sàn và thuận tiện lắp đặt trong không gian hạn chế. Bồn chứa công nghiệp của ICM được thiết kế theo tỷ lệ này để đảm bảo tính thẩm mỹ và hiệu quả sử dụng.

Yêu Cầu Độ Dày Theo Dung Tích

Độ dày đáy bồn luôn phải dày hơn thành bồn ít nhất 0.1mm vì chịu áp lực lớn nhất khi bồn đầy nước. Với bồn 2000L, đáy cần 1.2mm và thành 1.0mm, còn bồn 4000L cần đáy 1.5mm và thành 1.2mm.

Đối với loại bồn có tấm panel EPS (bê tông nhẹ), độ dày từ 150-200mm tùy theo tải trọng yêu cầu. Tải trọng tiêu chuẩn 150-200 kg/m² phù hợp với hầu hết công trình dân dụng và công nghiệp nhẹ.

Tiêu Chuẩn Lắp Đặt Và Thi Công Bồn Lắp Ghép

Nền móng cho bồn lắp ghép phải đảm bảo cứng chắc, chịu được tải trọng bồn cộng nước và có khả năng chống thấm tốt. Nền bê tông mác M300 với độ dày tối thiểu 500mm là yêu cầu chuẩn cho bồn từ 2000L trở lên.

Quy trình lắp ráp chuẩn gồm 5 bước: kiểm tra và chuẩn bị đầu nối, lắp dây dẫn điện và phao điều khiển, quấn băng đệm và chất kín, đặt và cân chỉnh bồn, kiểm tra tổng thể và thử nghiệm. Mỗi bước đều có checklist riêng để đảm bảo chất lượng.

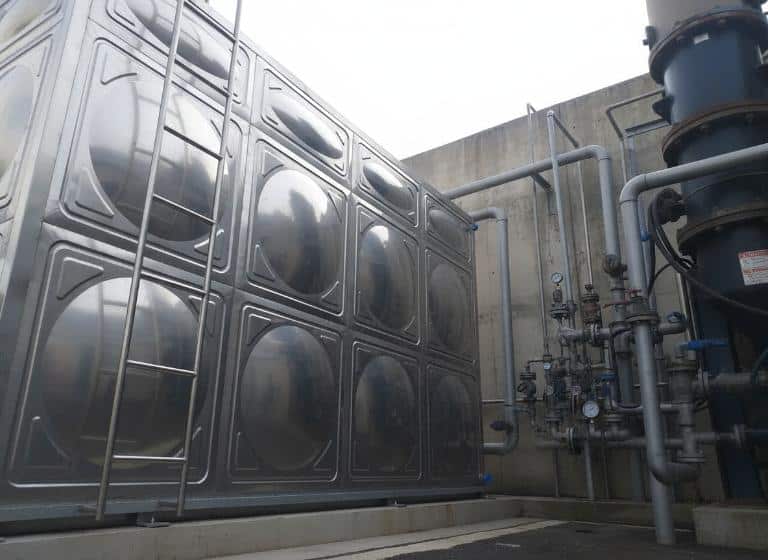

Yêu Cầu Nền Và Cấu Trúc Hỗ Trợ

Bề mặt móng phải bằng phẳng với sai lệch cao độ không quá ±5mm trên 5m chiều dài. Độ dốc nhẹ 1-2% theo hướng cống thoát nước là được phép và thậm chí được khuyến khích để thoát nước dễ dàng.

Chân đế inox hoặc thép HDG phải được tính toán chịu được 1.2 lần trọng lượng bồn đầy nước. Hệ thống chân đế phải có khả năng điều chỉnh cao độ để bù trừ những sai lệch nhỏ của mặt bằng.

Thời Gian Thi Công Và Tiêu Chuẩn

Thời gian lắp ghép cơ bản từ 1-2 giờ cho bồn dưới 1000L và 3-4 giờ cho bồn trên 2000L. Tổng thời gian từ khảo sát, chuẩn bị nền đến hoàn chỉnh và bàn giao thường là 10-15 ngày.

Khoảng cách giữa các dầm bê tông nên là 1m để phân bố đều tải trọng. Sai lệch cao độ ±10mm giữa các điểm tựa có thể được chấp nhận và điều chỉnh bằng các miếng đệm inox.

Tiêu Chuẩn Kiểm Định Và Nghiệm Thu Tiêu Chuẩn Bồn Nước Lắp Ghép

Thử áp suất là bước quan trọng nhất trong quy trình nghiệm thu. Bồn phải chịu được áp suất 1.5 lần dung tích thiết kế trong 15-30 phút mà không có bất kỳ rò rỉ nào. Áp suất thử được tạo bằng cách đổ nước đầy bồn và quan sát trong thời gian quy định.

Kiểm định chất lượng nước theo QCVN 01:2008/BXD bao gồm các chỉ tiêu vật lý, hóa học và vi sinh. Nước trong bồn mới phải đạt tiêu chuẩn nước sinh hoạt với độ pH từ 6.5-8.0 và không có vi khuẩn có hại.

Quy Trình Thử Kín Nước

Đổ nước từ từ đến mức 1.5 lần dung tích thiết kế và duy trì trong ít nhất 30 phút. Trong thời gian này, kiểm tra tất cả mối hàn, vòng đệm, van phao và các điểm nối bằng mắt thường và bằng tay sờ để phát hiện rò rỉ.

Nếu phát hiện rò rỉ ở bất kỳ vị trí nào, phải xả nước, sửa chữa và thử lại từ đầu. Chỉ khi bồn qua được thử nghiệm này thì mới được bàn giao và đưa vào sử dụng chính thức.

Chứng Chỉ Và Phạm Vi Bảo Hành

Thời gian bảo hành cho bồn inox từ 12-20 năm tùy thuộc nhà sản xuất và chất lượng vật liệu. ICM cung cấp bảo hành 15 năm cho bồn nước inox lắp ghép và 10 năm cho các loại vật liệu khác.

Bảo hành bao gồm lỗi do sản xuất như mối hàn bị nứt, panel bị nứt, van phao hỏng. Không bao gồm hư hỏng do sử dụng sai cách, thiên tai hoặc tác động ngoại lực. Khách hàng cần giữ lại biên lai và giấy bảo hành để được hỗ trợ.

Tiêu Chuẩn Hệ Thống Cấp Nước Và Phân Phối

Kích thước ống cấp, thoát và xả cặn được tiêu chuẩn hóa theo QCVN 01:2008/BXD. Ống cấp thường 3/4 inch hoặc 1 inch, ống thoát 1 inch hoặc 1.5 inch và ống xả cặn 1/2 inch tùy theo dung tích bồn.

Áp suất cần thiết cho hệ thống cấp nước nhà cao tầng từ 0.1-0.3 MPa để đảm bảo nước lên được tầng cao nhất. Hệ thống bơm tăng áp thường được lắp đặt kèm để duy trì áp suất ổn định.

Van Phao Và Điều Khiển Áp Suất

Van phao điện có độ bù ±5cm để tránh hiện tượng cấp nước liên tục hoặc thiếu nước. Cảm biến mức nước được điều chỉnh chính xác để bồn luôn duy trì mức nước từ 85-95% dung tích.

Bồn phải được thiết kế chịu áp suất tối đa 1.5 lần dung tích để đảm bảo an toàn khi có áp suất đột biến. Bồn lọc áp lực sử dụng cùng nguyên lý nhưng có khả năng chịu áp suất cao hơn.

Tải Trọng Và Điều Kiện Trên Sân Thượng

Tải trọng của bồn 1000L cộng nước khoảng 110-120 kg/m² sau khi phân bố đều qua hệ thống chân đế. Sân thượng nhà cao tầng phải đạt khả năng chịu tải 150-200 kg/m² theo QCVN 3-01:2008/BXD mới an toàn lắp đặt.

Khoảng cách từ bồn đến mép sân thượng tối thiểu 1m và phải có rào chắn an toàn. Bồn cần được cố định chắc chắn để chống gió lớn và rung động từ hoạt động của bơm.

Tiêu Chuẩn Vệ Sinh Và Bảo Trì Định Kỳ

Lịch vệ sinh định kỳ bao gồm kiểm tra hàng tháng, vệ sinh hàng quý và đại tu hàng năm. Mỗi loại có quy trình cụ thể và danh mục kiểm tra riêng để đảm bảo chất lượng nước luôn đạt tiêu chuẩn.

Chỉ tiêu chất lượng nước theo QCVN 01:2008 yêu cầu độ pH từ 6.5-8.0, không có vi khuẩn Coliform và các chất độc hại khác. Định kỳ 6 tháng cần lấy mẫu nước kiểm tra tại phòng xét nghiệm có chứng nhận.

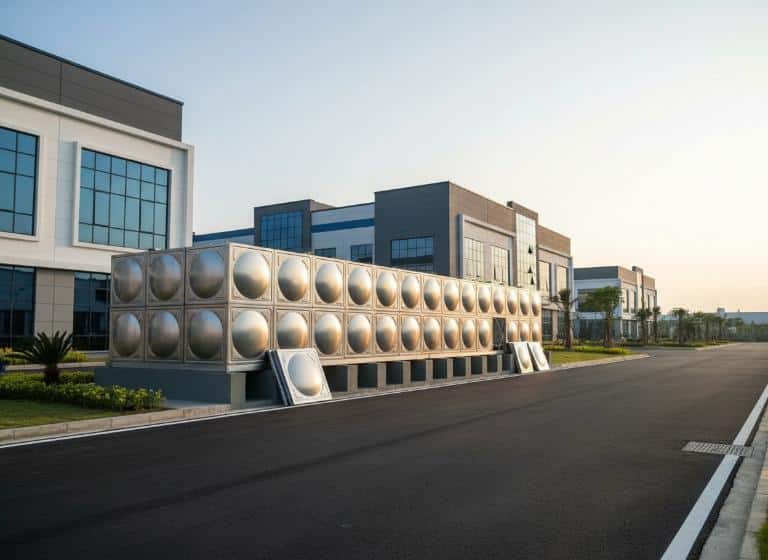

Quy Trình Vệ Sinh Định Kỳ

Vệ sinh hàng tháng bao gồm kiểm tra màu sắc, mùi vị nước và hoạt động của van phao. Nếu phát hiện bất thường cần vệ sinh ngay không chờ đến kỳ định kỳ.

Vệ sinh hàng năm yêu cầu xả hoàn toàn nước trong bồn, lau sạch toàn bộ lòng bồn bằng dung dịch sát khuẩn và súc rửa lại bằng nước sạch nhiều lần. Công việc này nên do kỹ thuật viên có kinh nghiệm thực hiện.

Thay Thế Phụ Kiện Và Bảo Hành

Vòng đệm cao su cần thay 5-10 năm hoặc khi phát hiện cứng, nứt. Van phao điện thay 5-8 năm hoặc khi hoạt động không ổn định. Bồn inox bảo ôn] có lớp cách nhiệt cần kiểm tra và bảo dưỡng riêng.

Việc giữ lại biên lai mua hàng và phiếu kiểm định rất quan trọng cho việc bảo hành. ICM cung cấp dịch vụ bảo trì định kỳ với chi phí hợp lý để khách hàng yên tâm sử dụng lâu dài.

So Sánh Tiêu Chuẩn Giữa Các Loại Vật Liệu

Bảng so sánh chi tiết giữa 4 loại vật liệu phổ biến cho bồn lắp ghép: Inox SUS 304 có TCVN 5834 chính thức, độ dày 1.0-1.2mm, trọng lượng 15-20 kg/m², thời gian sử dụng 20+ năm, chi phí cao nhất. FRP composite chưa có TCVN, độ dày 3-5mm, trọng lượng 25-30 kg/m², sử dụng 15 năm, chi phí trung bình.

Thép HDG mạ kẽm có tiêu chuẩn nhà sản xuất, độ dày 1.5-2mm, trọng lượng 35-40 kg/m², sử dụng 10-12 năm, chi phí thấp. Bê tông EPS có tiêu chuẩn riêng, độ dày 150-200mm, trọng lượng nhất nhưng chịu tải tốt, sử dụng 15-20 năm.

Tiêu Chuẩn An Toàn Tuyệt Đối

Chỉ có inox SUS 304/316 được quy định chính thức trong TCVN 5834:1994 về bồn chứa nước sinh hoạt tại Việt Nam. Đây là căn cứ pháp lý quan trọng để các cơ quan chức năng nghiệm thu công trình.

FRP và thép HDG chỉ có tiêu chuẩn của nhà sản xuất hoặc tiêu chuẩn nước ngoài, cần kiểm định bổ sung về tính an toàn với nước sinh hoạt. Bồn gia nhiệt thường sử dụng inox để đảm bảo an toàn khi tiếp xúc với nhiệt độ cao.

Phân Tích Chi Phí Và Thời Gian Sử Dụng

Inox có chi phí đầu tư cao gấp 2-3 lần nhưng sử dụng được 20+ năm, tính ra chi phí hàng năm thấp nhất. FRP và HDG rẻ hơn 30-50% nhưng chỉ sử dụng 10-15 năm và cần bảo trì thường xuyên hơn.

Yêu cầu vệ sinh cũng khác nhau: bồn inox chỉ cần vệ sinh 6 tháng/lần, FRP cần 3 tháng/lần, thép HDG cần 2 tháng/lần và bê tông cần hàng tháng. Chi phí vận hành và bảo trì lâu dài là yếu tố quan trọng cần cân nhắc.

Các Vấn Đề Thường Gặp Và Biện Pháp Khắc Phục

Rò rỉ đường cấp do vòng đệm bị lỏng là vấn đề phổ biến nhất, thường xảy ra sau 2-3 năm sử dụng. Giải pháp là siết lại ốc vít bằng cờ lê phù hợp và quấn thêm băng keo PTFE quanh ren ống.

Bồn bị nghiêng do nền không bằng phẳng có thể gây rung động và tiếng ồn khi van phao hoạt động. Cần kiểm tra sai lệch cao độ bằng thước thủy và điều chỉnh chân đế hoặc đệm thêm miếng inox ở các điểm thấp.

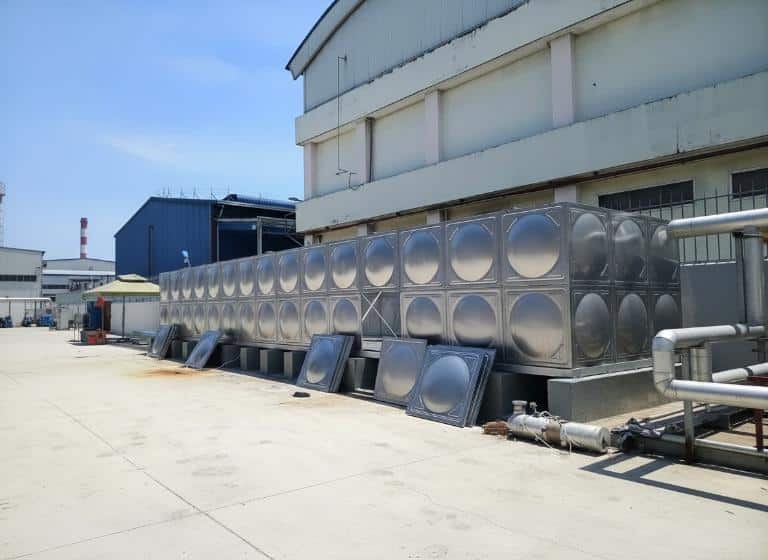

Hướng Dẫn Khắc Phục Theo Tiêu Chuẩn

Rò rỉ ở mối hàn là lỗi nghiêm trọng cần báo cáo ngay cho nhà sản xuất trong thời gian bảo hành. ICM cam kết hỗ trợ khắc phục hoặc thay thế bồn mới nếu lỗi thuộc trách nhiệm sản xuất.

Nước có màu vàng hoặc tanh mùi cần rửa sạch bồn, kiểm tra và thay bộ lọc nước. Đồng thời cần kiểm tra chất lượng nước nguồn và hệ thống đường ống dẫn để tìm nguyên nhân gốc.

Khi Nào Cần Kiểm Định Chính Thức

Bồn có dung tích trên 2000L hoặc lắp đặt trong nhà cao tầng từ 10 tầng trở lên nên thuê đơn vị có chứng chỉ kiểm định kỹ thuật chính thức. Chi phí kiểm định từ 5-15 triệu đồng tùy quy mô nhưng có giá trị pháp lý và giúp tránh rủi ro.

Sản phẩm silo và thiết bị trao đổi nhiệt công nghiệp bắt buộc phải có kiểm định kỹ thuật an toàn do quy mô lớn và tính chất đặc thù.

Câu Hỏi Thường Gặp Về Tiêu chuẩn bồn nước lắp ghép

Có phải tiêu chuẩn TCVN 5834:1994 bắt buộc cho tất cả bồn inox không?

TCVN 5834:1994 là tiêu chuẩn khuyến nghị cho bồn chứa nước sinh hoạt, không bắt buộc tuân thủ nhưng được khuyến khích áp dụng. Tuy nhiên, các công trình có quy mô lớn và nhà cao tầng thường yêu cầu tuân thủ tiêu chuẩn này để đảm bảo an toàn.

Bồn inox bảo hành 20 năm có an toàn hơn bồn bảo hành 12 năm không?

Thời gian bảo hành phản ánh độ tự tin của nhà sản xuất về chất lượng sản phẩm. Bồn bảo hành 20 năm thường sử dụng inox dày hơn và quy trình sản xuất nghiêm ngặt hơn, do đó có độ an toàn và độ bền cao hơn.

Bồn FRP có cần bảo trì vệ sinh định kỳ không?

Bồn FRP cần vệ sinh 3-4 tháng/lần vì bề mặt composite dễ bám bụi bẩn và vi khuẩn hơn inox. Quy trình vệ sinh phức tạp hơn và cần sử dụng hóa chất chuyên dụng để không làm hỏng lớp gel coat bảo vệ.

Tiêu chuẩn TCVN yêu cầu độ dày 1.2mm cho mọi dung tích bồn đúng không?

Không đúng. TCVN 5834 quy định độ dày tối thiểu theo dung tích: 1.0mm cho bồn dưới 1000L, 1.0-1.2mm cho 1000-2000L và 1.2mm cho trên 2000L. Độ dày đáy luôn dày hơn thành 0.1mm.

Nước trong bồn lắp ghép có dễ sinh vi khuẩn hơn bồn bê tông không?

Ngược lại, bồn lắp ghép đặc biệt là inox có bề mặt nhẵn, không thấm nước nên ít sinh vi khuẩn hơn bồn bê tông. Tuy nhiên, cần vệ sinh định kỳ đúng quy trình để duy trì chất lượng nước tốt nhất.

TCVN, QCVN và tiêu chuẩn nhà sản xuất khác nhau như thế nào?

TCVN (Tiêu chuẩn Việt Nam) và QCVN (Quy chuẩn Việt Nam) là tiêu chuẩn quốc gia có tính bắt buộc hoặc khuyến nghị. Tiêu chuẩn nhà sản xuất là quy định riêng của từng công ty, có thể cao hơn hoặc thấp hơn tiêu chuẩn quốc gia.

Mối hàn TIG trong TCVN 5834 có ý nghĩa gì?

TIG là kỹ thuật hàn bằng điện cực vonfram trong môi trường khí bảo vệ, tạo ra mối hàn chất lượng cao, không bị oxy hóa và giữ nguyên tính chất của inox. Đây là phương pháp hàn được khuyến nghị trong TCVN 5834.

Vòng đệm cần đạt tiêu chí nào theo TCVN 5834?

Vòng đệm phải chịu được 1.5 lần áp suất làm việc, không bị biến dạng và có khả năng đàn hồi tốt. Vật liệu được khuyến nghị là cao su hoặc nhựa EPDM chất lượng thực phẩm, không độc hại với nước sinh hoạt.

—

Tiêu chuẩn bồn nước lắp ghép đã trở thành yếu tố quy định chất lượng và an toàn cho hàng triệu hộ gia đình Việt Nam. ICM với kinh nghiệm thi công lắp đặt đường ống và hệ thống cấp nước luôn tuân thủ nghiêm ngặt các tiêu chuẩn này, mang đến giải pháp bồn chứa an toàn và bền vững cho mọi công trình.
